左右手材料光子晶体的双重光学滤波功能

许江勇 苏安 周丽萍 高英俊 谭福奎 唐秀福

引用本文:
Citation:

左右手材料光子晶体的双重光学滤波功能

    作者简介: 许江勇(1978-), 男, 副教授, 硕士, 主要从事光子晶体方面的研究。E-mail:xujiangyong@163.com.
  • 基金项目:

    广西高等学校科学研究资助项目 KY2015YB258

    贵州省科技厅科技合作计划资助项目 黔科合LH字(2016)7039号

    河池学院青年基金资助项目 XJ2015QN006

    贵州省黔西南州科技局科技计划资助项目 2014-3

    国家自然科学基金资助项目 51161003

    广西高等学校科学研究资助项目 KY2016LX287

  • 中图分类号: O431;O474

Dual optical filtering function of photonic crystal made of left and right hand material

  • CLC number: O431;O474

  • 摘要: 为了设计高品质、高性能的光学滤波器件,采用传输矩阵法,研究左右手材料构成的光子晶体(HL)mDl(LH)m的窄带和宽带通道双重光学滤波功能,并进行了计算机仿真。介质层H是左手或右手材料时,随着排列周期数m增大,在频率ω/ω0奇数倍处均出现单条窄透射峰;当m不等值变化时,ω/ω0奇数倍处透射峰透射率均下降且下降速度相同,而ω/ω0偶数倍处通带透射率不变;H为左手材料时,ω/ω0偶数倍处还出现通带,且m越大透射峰或通带越窄,ω/ω0奇数倍处及周围还出现多条窄透射峰。结果表明,光子晶体由左右手材料组成时将得到更好的宽、窄带双重光学滤波效果及调制方法。该研究对新型光学滤波器件的研究和设计具有指导作用。
  • Figure 1.  Tranmission spectrum for photonic crystals (HL)mD(LH)m with nH=1.38

    Figure 2.  Tranmission spectrum for photonic crystals (HL)mD(LH)m with nH=-1.38

    Figure 3.  Tranmission spectrum for photonic crystals (HL)5Dl(LH)5 with nH=1.38

    Figure 4.  Tranmission spectrum for photonic crystals (HL)5Dl(LH)5 with nH=-1.38

    Figure 5.  Tranmission spectrum for photonic crystals (HL)5D(LH)m with nH=1.38

    Figure 6.  Tranmission spectrum for photonic crystals (HL)5D(LH)m with nH=-1.38

  • [1]

    LIU W K, SUN Y, DONG X W. Investigation on slow light in composite-structure photonic crystal coupled-cavity waveguide[J]. Laser Technology, 2017, 41(4):591-595(in Chinese).
    [2]

    SU A, GAO Y J. Light propagation characteristics of one-dimensional photonic crystal with double-barrier quantum well[J]. Acta Physica Sinica, 2012, 61(23):234208(in Chinese).
    [3]

    WEI J J, SU A, GAO Y J, et al. Degeneracy effect of defects on transmission spectrum band of photonic crystal[J]. Laser Technology, 2017, 41(1):56-70(in Chinese).
    [4]

    LIU Y F, LIU B, CHEN J, et al. Study on filtering characteristics based on tooth-shaped photonic crystal waveguide[J]. Laser Technology, 2016, 40(2):237-240(in Chinese).
    [5]

    WEI Y Sh, SU A, XU J Y, et al. Features of dual-channel optical Filter in quaternary-heterostructure photonic crystal[J/OL]. Laser Technology, 2018, 42(2): 212-216(in Chinese).
    [6]

    SU A, MENG Ch J, GAO Y J. Modulation of activated impurity on filter property of photonic crystal quantum well[J]. Chinese Journal of Lasers, 2014, 41(3): 0306001(in Chinese). doi: 10.3788/CJL
    [7]

    XU J Y, SU A, PAN J H, et al. Effect of double negative medium on the transmission spectra of onedimensional photonic crystal quantum well[J]. Infrared and Laser Engineering, 2013, 42(8): 2156-2161(in Chinese).
    [8]

    WU L W, ZHANG Zh P. Broadband and low-loss left-handed materials based on multi-opening cross shape structures[J]. Acta Physica Sinica, 2016, 65(16):164101(in Chinese).
    [9]

    VESELAGO V G. The electrodynamics of substances with simultaneously negative values of ε and μ[J]. Soviet Physics Uspekhi, 1968, 10(4):509-514. doi: 10.1070/PU1968v010n04ABEH003699
    [10]

    BERRIER A, MULOT M, SWILLO M, et al. Negative refraction at infrared wavelengths in a two-dimensional photonic crystal[J]. Physical Review Letters, 2004, 93(7):073902. doi: 10.1103/PhysRevLett.93.073902
    [11]

    LU Z L, MURAKOWSKI J A, SCHUETZ C A, et al. Three-dimensional subwavelength imaging by a photonic-crystal flat lens using negative refraction at microwave frequencies[J]. Physical Review Letters, 2005, 95(15):153901. doi: 10.1103/PhysRevLett.95.153901
    [12]

    MOUSSA R, FOTEINOPOULOU S, ZHANG L, et al. Negative refraction and superlens behavior in a two-dimensional photonic crystal[J]. Physical Review, 2005, B71(8):085106.
    [13]

    ZHANG S, FAN W J, MALLOY K J, et al. Near-infrared double negative metamaterials[J]. Optics Express, 2005, 13(13):4922-4930. doi: 10.1364/OPEX.13.004922
    [14]

    LIU L, AOB X, WOSINSKIA L, et al. Compact polarization beam splitter employing positive/negative refraction based on photonic crystals of pillar type[J]. The International Society for Optical Engineering, 2006, 6352(4):635209.
    [15]

    DOLLING G, WEGENER M. Negative-index metamaterial at 780nm wavelength[J]. Optics Letters, 2007, 32(1):53-55.
    [16]

    NOTOMI M. Theory of light propagation in strongly modulated photonic crystals: Refraction like behavior in the vicinity of the photonic band gap[J]. Physical Review, 2000, B62(16): 10696-10705.
    [17]

    CUBUKCU E, AYDIN K, OZBAY E, et al. Electromagnetic waves: Negative refraction by photonic crystals[J]. Nature, 2003, 423(6940):604-605.
    [18]

    OZBAY E, BULUI I, GUVEN K, et al. Observation of negative refraction and ocusing in two-dimensional photonic crystals[J]. Japanese Journal of Applied Physics, 2006, 45(8A):6064-6070. doi: 10.1143/JJAP.45.6064
    [19]

    AO X Y, LIU L, WOSINSKI L, et al. Polarization beam splitter based on a two-dimensional photonic crystal of pillar type[J]. Applied Physical Letters, 2006, 89(17):171115. doi: 10.1063/1.2360201
    [20]

    RUANAND Z C, HE S L. Open cavity formed by a photonic crystal with negative effectivendex of refraction[J]. Optics Letters, 2005, 30(17):2308-2310. doi: 10.1364/OL.30.002308
    [21]

    ZHANG X D.Tunable non-near-field focus and imaging of an unpolarized electromagnetic wave[J].Physical Review, 2005, B71(23):235103.
    [22]

    FENG S, LI Z Y, FENG Z F, et al. Imaging properties of an elliptical-rod photonic-crystal slab lens[J]. Physical Review, 2005, B72(7):075101.
    [23]

    JIN D L, HONG J S, XIONG H. Dual wideband antenna for WLAN/Wi MAX and satellite system applications based on metamaterial transmission line[J]. Chinese Physics Letters, 2012, 29(10):104101. doi: 10.1088/0256-307X/29/10/104101
    [24]

    MENG Ch J, SU A, PAN J H, et al. Effect of periodicity asymmetry on photonic crystals transmission spectrum[J]. Acta Sinica Quantum Optica, 2014, 20(2):154-158 (in Chinese). doi: 10.3788/ASQO
    [25]

    PAN J H, SU A, MENG Ch J, et al. Effect of barrier layer periodicity asymmetry on photonic crystal quantum well transmission spectrum[J]. Laser & Optoelectronics Progress, 2014, 51(1):012701(in Chinese).
  • [1] 韦应生苏安许江勇唐秀福蒙成举高英俊 . 四元异质结构光子晶体的双通道光学滤波特性. 激光技术, 2018, 42(2): 212-216. doi: 10.7510/jgjs.issn.1001-3806.2018.02.014
    [2] 姜迎新方云团 . 纳米金属薄膜同时实现多通道频率和角度滤波. 激光技术, 2010, 34(6): 739-742. doi: 10.3969/j.issn.1001-3806.2010.06.006
    [3] 张志新肖峻 . 1维光子晶体的能带结构分析. 激光技术, 2015, 39(4): 525-527. doi: 10.7510/jgjs.issn.1001-3806.2015.04.021
    [4] 韦吉爵苏安高英俊梁祖彬陈颖川白书琼 . 缺陷对光子晶体透射能带谱的简并效应研究. 激光技术, 2017, 41(1): 56-60. doi: 10.7510/jgjs.issn.1001-3806.2017.01.012
    [5] 高雯婧梁良 . 含增益缺陷层的1维三元光子晶体特性研究. 激光技术, 2013, 37(2): 147-150. doi: 10.7510/jgjs.issn.1001-3806.2013.02.003
    [6] 熊翠秀蒋练军王景艳 . 正负折射率含缺陷1维光子晶体多通道滤波器. 激光技术, 2014, 38(4): 475-479. doi: 10.7510/jgjs.issn.1001-3806.2014.04.009
    [7] 范俊方云团 . 消逝波在普通介质1维光子晶体中的传输. 激光技术, 2010, 34(5): 676-678. doi: 10.3969/j.issn.1001-3806.2010.O5.027
    [8] 刘启能 . 杂质吸收对光子晶体滤波器设计的影响. 激光技术, 2008, 32(3): 327-329,336.
    [9] 张芬肖峻谢康 . 对称和非对称结构1维光子晶体的滤波特性. 激光技术, 2010, 34(4): 486-488,492. doi: 10.3969/j.issn.1001-3806.2010.04.015
    [10] 胡莉张利沙 . 1维掺杂光子晶体宽窄双重滤波器的理论研究. 激光技术, 2010, 34(3): 429-432. doi: 10.3969/j.issn.1001-3806.2010.03.040
    [11] 刘启能 . 1维光子晶体中TM波的传输公式及其辨析. 激光技术, 2014, 38(3): 325-329. doi: 10.7510/jgjs.issn.1001-3806.2014.03.009
    [12] 章海锋郑建平朱荣军 . 1维3元磁化等离子体光子晶体传输特性分析. 激光技术, 2012, 36(2): 208-212,216. doi: 10.3969/j.issn.1001-3806.2012.02.016
    [13] 齐俊璇文双春 . 含正负材料的一维光子晶体的光学特性研究. 激光技术, 2006, 30(5): 504-506.
    [14] 苑秋红谢康韩艳芬 . 含负折射率材料的1维光子晶体掺杂缺陷模研究. 激光技术, 2010, 34(2): 232-235. doi: 10.3969/j.issn.1001-3806.2010.02.024
    [15] 李萍徐梦丽梁高峰樊婷 . 基于光子晶体的光动力治疗仪研究. 激光技术, 2016, 40(3): 397-400. doi: 10.7510/jgjs.issn.1001-3806.2016.03.020
    [16] 何修军谢康向安平蒋孟衡 . 1维光子晶体的带隙研究. 激光技术, 2008, 32(5): 508-509,512.
    [17] 章海锋蓝鹏飞杨国华肖正泉 . 1维3元非磁化等离子体光子晶体禁带特性研究. 激光技术, 2011, 35(4): 566-569,572. doi: 10.3969/j.issn.1001-3806.2011.04.031
    [18] 熊翠秀蒋练军 . 材料色散对1维光子晶体缺陷模影响的研究. 激光技术, 2013, 37(6): 742-746. doi: 10.7510/jgjs.issn.1001-3806.2013.06.008
    [19] 刘启能刘沁 . 材料色散对光子晶体全反射隧穿光场分布的影响. 激光技术, 2014, 38(6): 738-741. doi: 10.7510/jgjs.issn.1001-3806.2014.06.004
    [20] 詹仪 . 木堆结构光子晶体最佳参量的理论分析. 激光技术, 2009, 33(4): 391-392,396. doi: 10.3969/j.issn.1001-3806.2009.04.016
  • 加载中
图(6)
计量
  • 文章访问数:  8583
  • HTML全文浏览量:  6337
  • PDF下载量:  186
  • 被引次数: 0
出版历程
  • 收稿日期:  2017-09-20
  • 录用日期:  2017-11-28
  • 刊出日期:  2018-07-25

左右手材料光子晶体的双重光学滤波功能

    作者简介: 许江勇(1978-), 男, 副教授, 硕士, 主要从事光子晶体方面的研究。E-mail:xujiangyong@163.com
  • 1. 兴义民族师范学院 物理与工程技术学院, 兴义 562400
  • 2. 河池学院 物理与机电工程学院, 宜州 546300
  • 3. 广西大学 物理科学与工程技术学院, 南宁 530004
基金项目:  广西高等学校科学研究资助项目 KY2015YB258贵州省科技厅科技合作计划资助项目 黔科合LH字(2016)7039号河池学院青年基金资助项目 XJ2015QN006贵州省黔西南州科技局科技计划资助项目 2014-3国家自然科学基金资助项目 51161003广西高等学校科学研究资助项目 KY2016LX287

摘要: 为了设计高品质、高性能的光学滤波器件,采用传输矩阵法,研究左右手材料构成的光子晶体(HL)mDl(LH)m的窄带和宽带通道双重光学滤波功能,并进行了计算机仿真。介质层H是左手或右手材料时,随着排列周期数m增大,在频率ω/ω0奇数倍处均出现单条窄透射峰;当m不等值变化时,ω/ω0奇数倍处透射峰透射率均下降且下降速度相同,而ω/ω0偶数倍处通带透射率不变;H为左手材料时,ω/ω0偶数倍处还出现通带,且m越大透射峰或通带越窄,ω/ω0奇数倍处及周围还出现多条窄透射峰。结果表明,光子晶体由左右手材料组成时将得到更好的宽、窄带双重光学滤波效果及调制方法。该研究对新型光学滤波器件的研究和设计具有指导作用。

English Abstract

    • 光子晶体从概念诞生以来,就被期待成为人为控制和利用光行为的新型光学材料,因而一直是光通信材料领域的研究热点。光子晶体是由不同介电常数的薄膜介质按一定周期性排列而成的微结构材料,光电磁波在其中传播时,光子晶体对电磁波频率具有选择性通过的功能,即存在光子禁带和通带。当在光子晶体中恰当地引入缺陷时,禁带中会出现透射率很高且带宽很窄的缺陷模(透射峰),即光可以在缺陷中传播,光子晶体的这种特性对研究和设计高品质、高性能的光学滤波器件具有积极的指导意义[1-7]。常见的光子晶体薄膜介质材料的介电常量ε和磁导率μ均大于0,由此可知它们的折射率亦是正值,光在这类材料中传播时,电场矢量E、磁场矢量H和波矢k满足右手螺旋法则,因此这类介质称右手材料(right hand material, RHM),或双正材料[7-9]。1968年VESELAGO通过Maxwell方程分析提出,当电磁波在负磁导率和负介电常数的材料中传播时电场矢量E、磁场矢量H和波矢k则满足左手螺旋法则,这种材料的εμ均小于0,称为左手材料(left hand material, LHM),或双负材料[9],其折射率为负。

      2001年, 美国SMITH等人成功研制具有负折射特性的左手材料,BERRIER等人实验验证有效负折射率光子晶体中光通讯波段的负折射现象[10];之后, LU等人在微波段实现了有效负折射率光子晶体平板的次波长成像实验[11];MOUSSA等人设计出可发生负折射的三角形晶格微波波段2维光子晶体[12];ZHANG等人设计出近红外波段的金属双折射率材料光子晶体[13]。LIU等人根据TE模式和TM模式的折射效应设计出双折射偏振光分器2维光子晶体[14]; 德国的DOLLING等人研制出负折射率的780nm光波段金属材料2维光子晶体[15]。随着研究进展,通过特殊设计的完全由电介质材料组成的左手材料光子晶体也相继实现[16],如土耳其比尔肯特大学研究小组的白宝石介质棒组成的正方形晶格2维光子晶体,实现了左手材料特性[17-18]。国内先后有浙江大学的HE团队也设计出具有有效负折射率光子晶体的偏振分离器和开口谐振腔[19-20]; 北京师范大学物理系的ZHANG设计出对TE和TM偏振光具有相同的有效负折射率的金属棒结构2维光子晶体[21]; 中国科学院物理研究所FENG等人设计出具有有效负折射率的光子晶体[22]。可见,左手材料光子晶体已经从理论研究走向了实验制备,随着制备工艺的不断完善以及对左手材料特殊物理特性研究的深入,左手材料光子晶体应用研究和设计将进入一个新的热潮[23]

      基于此,本文中在构造左右手材料光子晶体模型(HL)mDl(LH)m的基础上,利用传输矩阵法理论,通过计算机数值计算和可视化仿真,对比分析H为左手材料和右手材料时光子晶体传输特性的异同,找出光传输特性及其调制规律,为新型光学滤波器件的研究和设计提供指导。

    • 构造和研究的左右手材料光子晶体模型为(HL)mDl(LH)m,不考虑色散,其中H介质层可为左手材料或右手材料,当其为右手材料时是氟化镁,折射率nH=1.38,光学厚度nHdH0/4,当其为左手材料时,nH=-1.38,磁导率μL=-1,nHdH=-λ0/4。L和D介质层均为右手材料,其中L介质层为砷化镓,nL=2.35,nLdL0/4,D介质层为碲化铅nD=4.1,nDdD0/2,D介质亦即插入到镜像对称结构光子晶体(HL)m(LH)m中间的缺陷。λ0是与光子晶体禁带中心频率ω0对应中心波长,m和l是光子晶体(HL)m(LH)m与缺陷Dl的排列周期数,在计算中取正整数。

      鉴于计算和研究的主要任务是左右手材料光子晶体的透射能带谱,因此研究方法采用相对成熟且比较简便、直观的传输矩阵法[2-7, 24-25]。传输矩阵法在很多文献已经有详细的报道,在此不再赘述。

    • 固定光子晶体(HL)mDl(LH)m的其它参量不变,取缺陷介质层D的排列周期数l=1,基本介质单元(HL)m(LH)m的排列周期数m=1,2,3,4,5。由计算软件MATLAB编程,通过计算机计算模拟,即可绘制出H为右手材料(nH=1.38)和左手材料(nH=-1.38)时光子晶体(HL)mD(LH)m的透射能带谱,如图 1图 2所示。图中横坐标单位为归一化频率ω/ω0

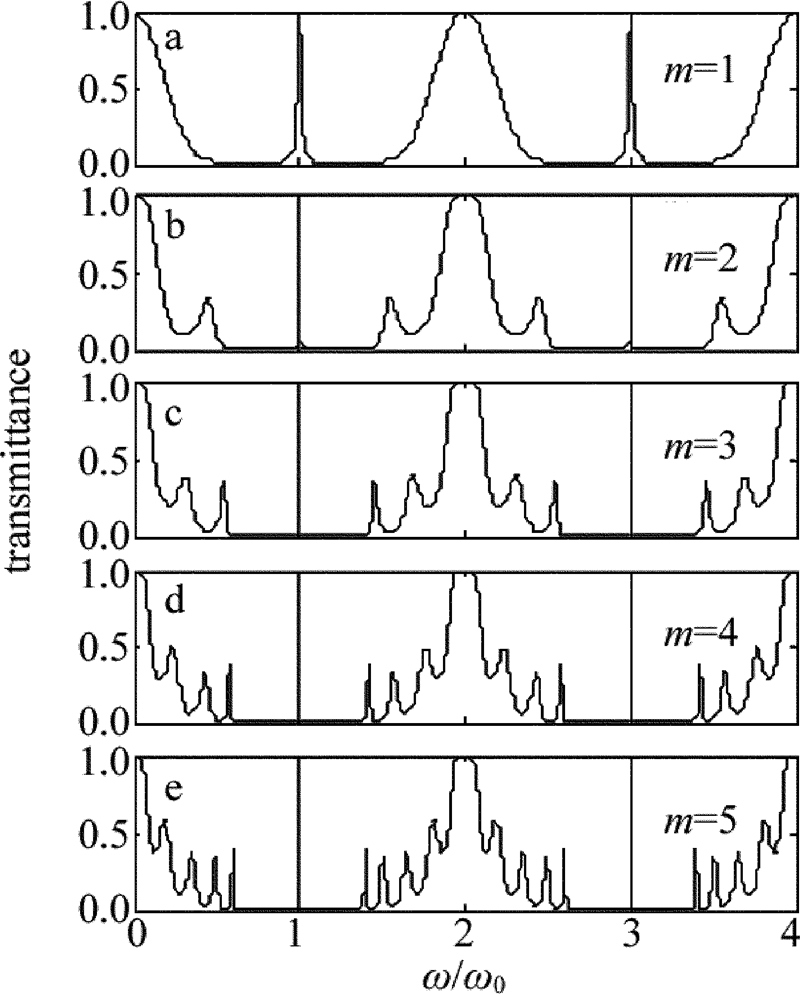

      Figure 1.  Tranmission spectrum for photonic crystals (HL)mD(LH)m with nH=1.38

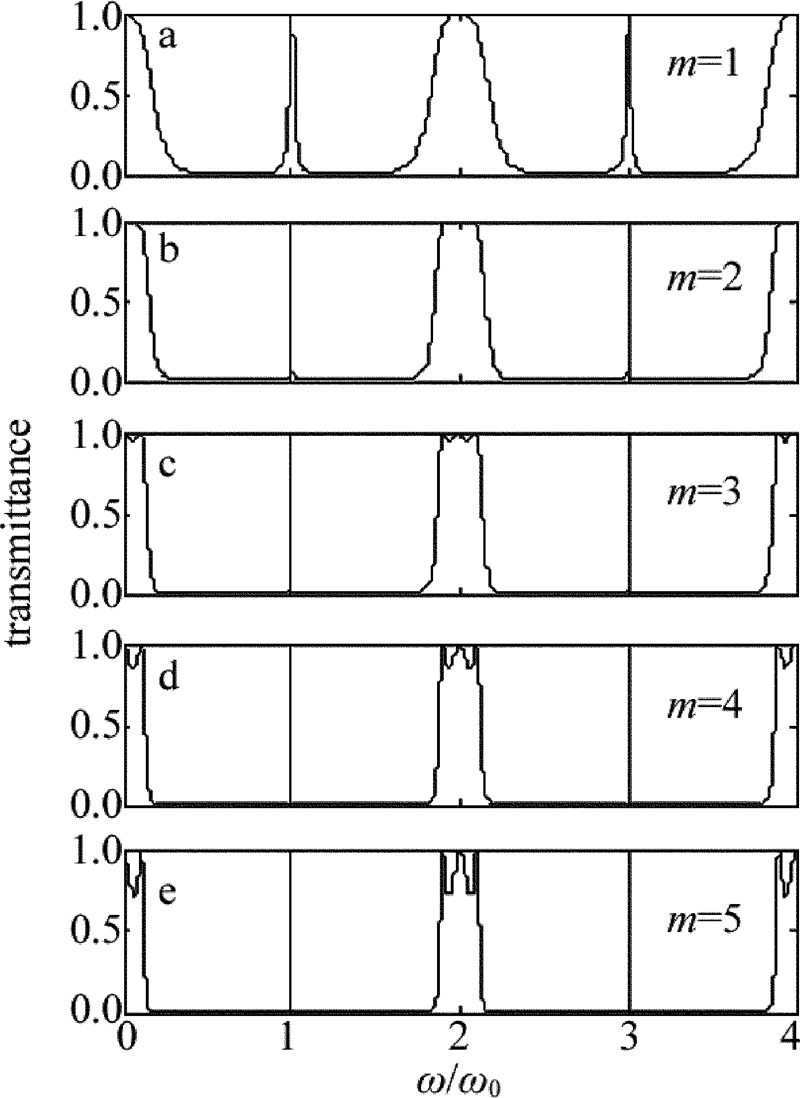

      Figure 2.  Tranmission spectrum for photonic crystals (HL)mD(LH)m with nH=-1.38

      图 1可见,当H为右手材料(nH=1.38)时,光子晶体(HL)mD(LH)m的透射能带谱由禁带和通带交替排列形成,而且禁带的中心出现一条精细的窄透射峰(缺陷模),即频率ω/ω0奇数倍处出现窄透射峰,两条窄透射峰之间的频率ω/ω0偶数倍数处则出现通带。考虑图形周期性及文章篇幅,文中各图只绘制两个周期。随着周期数m增大,各禁带中心的透射峰和透射峰之间的通带位置不变,但它们的带宽变窄,而且当m增大到一定数值时通带出现严重的劈裂现象而发展成透射率比较低的透射峰。若以透射峰的半峰全宽(full width at half maximun,FWHM)计量带宽[5-7],则频率1.00ω/ω0处的透射峰在m为1, 2, 3, 4, 5时的带宽ΔW1分别为0.266×10-1ω/ω0, 0.025×10-1ω/ω0, 5.281×10-4ω/ω0, 5.005×10-4ω/ω0, 5.000×10-4ω/ω0,而频率2.00ω/ω0处的中心通带对应各m值的带宽ΔW2分别为4.137×10-1ω/ω0, 3.106×10-1ω/ω0, 2.543×10-1ω/ω0, 2.197×10-1ω/ω0, 1.967×10-1ω/ω0。可见,频率ω/ω0处的透射峰或通带的带宽均变窄,如图 1a~图 1e所示。光子晶体的这种光传输特性对窄、宽带双重光学滤波器件的设计具有一定的指导价值。

      nH=-1.38,即H为左手材料时,如图 2所示。光子晶体(HL)mD(LH)m的透射能带谱由精细的窄透射峰和发育很完整的通带交替排列形成,整个能带谱可看成是一个带宽很宽的大禁带里交替出现透射峰和透射带,窄透射峰处于禁带的频率ω/ω0奇数倍处,能带处于禁带的频率ω/ω0偶数倍处。随着周期数m增大,大禁带中的透射峰和通带频率位置也保持不变,但它们的带宽变窄。m=1, 2, 3, 4, 5时,频率1.00ω/ω0处的透射峰的带宽ΔW1分别为0.273×10-1ω/ω0, 0.026×10-1ω/ω0, 3.111×10-4ω/ω0, 2.510×10-4ω/ω0, 2.500×10-4ω/ω0,而频率2.00ω/ω0处通带对应的带宽ΔW2分别为3.508×10-1ω/ω0, 3.064×10-1ω/ ω0, 2.745×10-1ω/ω0, 2.530×10-1ω/ω0, 2.374×10-1ω/ω0。对比图 2图 1,特别值得注意的是,图 2中大禁带中的通带随m增大带宽变窄的同时顶端劈裂比较微弱,即相比H为右手材料,当H为左手材料时光子晶体的通带更加完整。因此,由本光子晶体模型设计宽、窄带双重光学滤波器件时,可通过周期数m来调制滤波器各通道的品质,但当模型结构中的H介质层为左手材料时将会得到更好的滤波性能。

    • 接着,固定光子晶体(HL)mDl(LH)m的其它参量不变,并固定基本单元介质(HL)m(LH)m的排列周期数m=5,取缺陷介质层D的排列周期数l=1, 2, 3, 4, 5,也分别在介质H为右手材料(nH=1.38)和左手材料(nH=-1.38)时模拟出光子晶体(HL)5Dl(LH)5的透射能带谱,如图 3图 4所示。

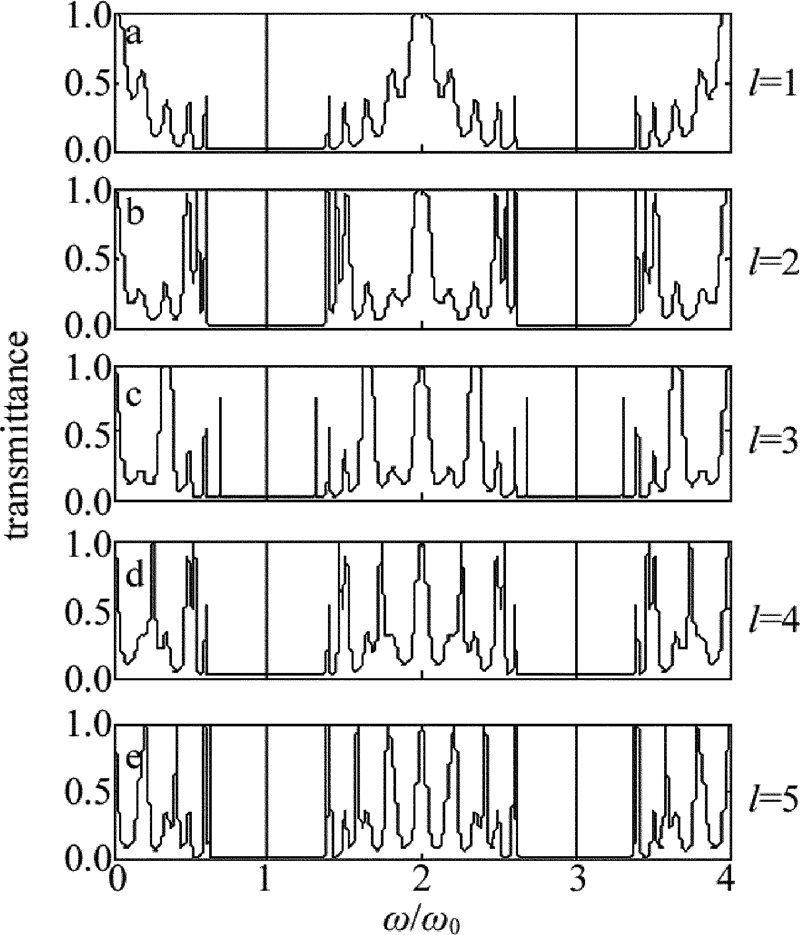

      Figure 3.  Tranmission spectrum for photonic crystals (HL)5Dl(LH)5 with nH=1.38

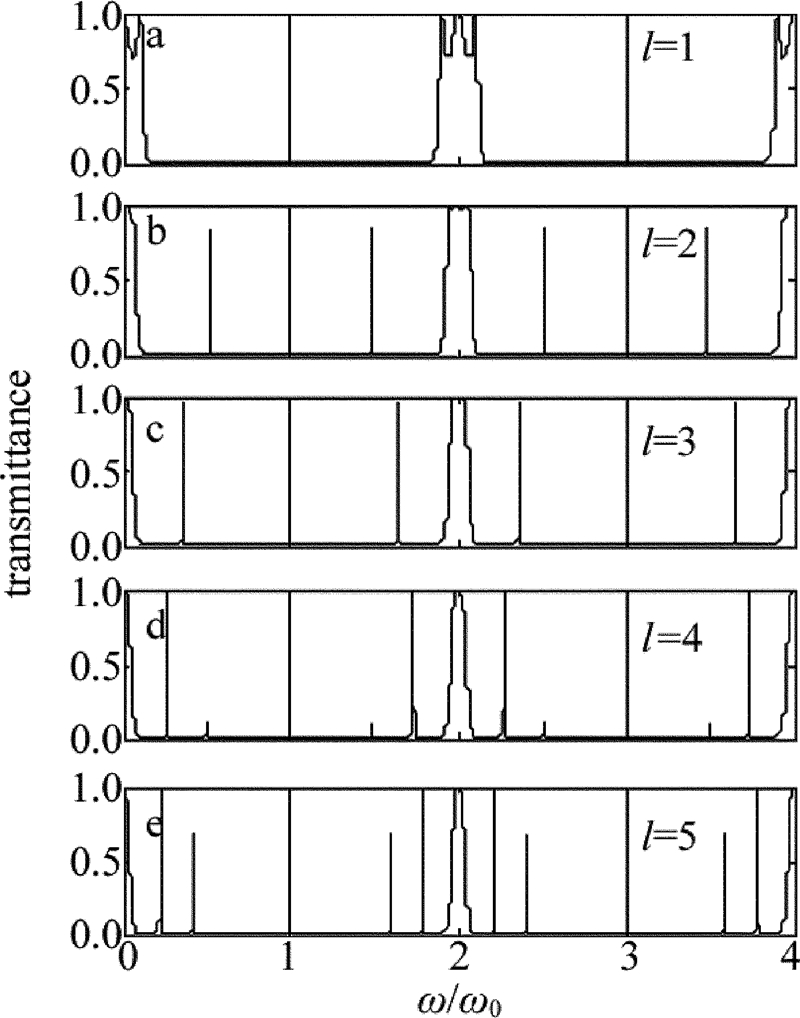

      Figure 4.  Tranmission spectrum for photonic crystals (HL)5Dl(LH)5 with nH=-1.38

      图 3可见,当H为右手材料(nH=1.38)时,光子晶体(HL)5Dl(LH)5透射能带谱中的频率ω/ω0奇数倍处仍然出现单条窄透射峰,同时频率ω/ω0偶数倍处亦出现带宽很宽的通带,但通带发育不完整,2.0ω/ω0频率处两侧很宽的频率范围内通带的透射率很低。当周期数l增大时,频率ω/ω0奇数倍处的窄透射峰透射率不变且保持精细带宽,但频率ω/ω0偶数倍处的通带则快速产生分裂,形成带宽大小不一的小通带,且l越大分裂越严重,当l=3时分裂成3条,当l=5时分裂成7条,由于分裂成的这些通带之间距离很短,因此带宽也越来越小,但这些透射峰仍然发育不完整,没有形成完整分立的窄透射峰,因为它们的底部相连的部分的透射率还不等于零。可见,当H为右手材料时,光子晶体(HL)5Dl(LH)5也可实现宽、窄带双重滤波功能,只是实现带宽滤波的通带发育不全且参差不齐。

      当H为左手材料(nH=-1.38)时,由图 4可见,随着周期数l增大,频率ω/ω0偶数倍处的通带带宽变窄,但通带的透射率保持100%不变,而且通带形态比较规整。如l为1, 2, 3, 4, 5时,频率2.00ω/ω0处的通带对应各m值的带宽ΔW2分别为2.376×10-1ω/ω0, 1.545×10-1ω/ω0, 1.177×10-1ω/ω0, 0.955×10-1ω/ω0, 0.800×10-1ω/ω0。而频率ω/ω0奇数倍处的窄透射峰左右两侧则新增多条精细透射峰,以频率1.00ω/ω0处为例,当l=1时出现1条,当l为2和3时在频率1.00ω/ω0处窄透射峰的两侧新增了2条透射率很高的窄透射峰,l=2时透射率84.63%,l=4时透射率100%;当l=4时频率1.00ω/ω0处两侧又新增了2条,但此时新增的透射峰透射率比较低,只有11.90%,当l=5时透射率达到67.10%,经计算,当l=6时,这2条新增透射峰透射为98%,此时,频率1.00ω/ω0处及两侧即存在5条透射率很高的高品质窄透射峰。

      图 4图 3可得,相对H为右手材料(nH=1.38),当H为左手材料(nH=-1.38)时,通过缺陷自身周期数l调制,光子晶体(HL)5Dl(LH)5可更好地实现宽、窄带双重滤波功能,而且还可以实现多通道窄带滤波功能,这个特性可对设计光学滤波器件具有指导意义。

    • 在实际设计中,光子晶体模型结构往往不是对称的,当模型对称性遭到破坏时,光子晶体的内部局域电场的量子化程度也将受到破坏,体现在宏观上的透射特性(分立透射峰)将随之改变。因此,为找出不对称因素对该光子晶体双重滤波功能的影响规律,下面以(HL)m和(LH)m的排列周期数不等值变化为例进行研究,即固定(HL)m的排列周期数m=5和缺陷D的排列周期数l=1,而(LH)m的排列周期数取m为1, 2, 3, 4, 5依次递增,则可模拟出当介质H为右手材料(nH=1.38)和左手材料(nH=-1.38)时,(HL)5D(LH)m的透射能带谱,如图 5图 6所示。

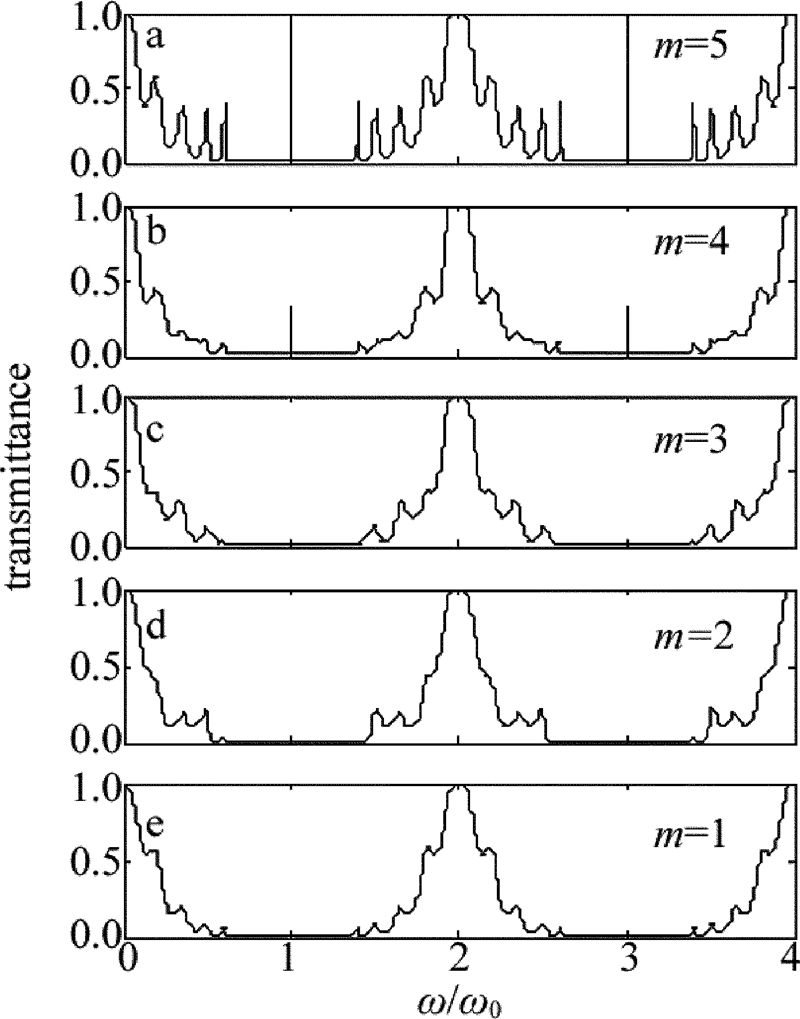

      Figure 5.  Tranmission spectrum for photonic crystals (HL)5D(LH)m with nH=1.38

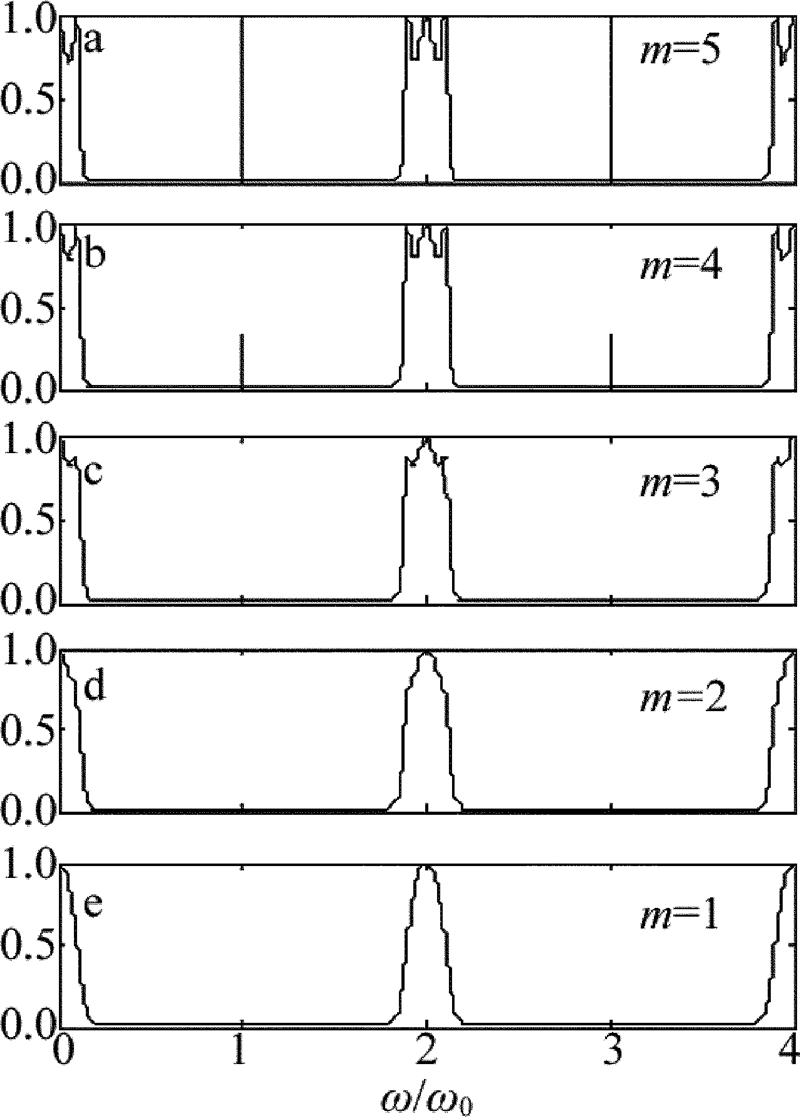

      Figure 6.  Tranmission spectrum for photonic crystals (HL)5D(LH)m with nH=-1.38

      如果以Δm=5-m表示光子晶体(HL)5D(LH)m对称结构的破坏程度。Δm称为不对称度[24-25],则从图 5可见,当介质H为右手材料(nH=1.38)时,随着不对称度Δm增大,频率ω/ω0奇数倍处的窄透射峰透射率快速下降,而且频率ω/ω0奇数倍处的各窄透射峰透射率下降的速度相等,如当m为1, 2, 3, 4, 5,亦即不对称度Δm为0, 1, 2, 3, 4时,频率ω/ω0奇数倍处的窄透射峰透射率为100%, 31.72%, 3.55%, 0.03%和0%。显然,最终频率ω/ω0奇数倍处及其周围将形成透射率为0的全反射带。而随着Δm增大,频率ω/ω0偶数倍处的通带分布频率范围则变窄,即通带有向频率ω/ω0偶数倍处压缩形成规整通带的趋势。当Δm为0, 1, 2, 3, 4时,频率ω/ω0偶数倍处通带频率分布范围ΔW2分别为1.968×10-1ω/ω0, 2.090×10-1ω/ω0, 2.283×10-1ω/ω0, 2.640×10-1ω/ω0, 4.170×10-1ω/ω0

      图 6所示,当H为左手材料(nH=-1.38)时,随着Δm增大,频率ω/ω0奇数倍处的窄透射峰透射率也下降,而且各频率ω/ω0奇数倍处的窄透射峰透射率下降速度相同,当Δm为0, 1, 2, 3, 4时,窄透射峰透射率为100%, 31.72%, 3.55%, 0.03%和0%。显然,最终频率ω/ω0奇数倍处及其周围也将形成透射率为0的全反射带。另外,对比右手材料的情况知,无论H是右手材料还是左手材料,随着不对称度Δm增大,频率ω/ω0奇数倍处的窄透射峰透射率均下降,而且下降的速度相等。对于频率ω/ω0偶数倍处通带,当Δm增大时,通带顶端的劈裂消失,且带宽变窄的同时发展成比较完整的通带,当Δm为0, 1, 2, 3, 4时,频率ω/ω0偶数倍处通带频率分布范围ΔW1分别为2.735×10-1ω/ω0, 2.473×10-1ω/ω0, 2.469×10-1ω/ω0, 2.396×10-1ω/ω0, 2.136×10-1ω/ω0

      综合图 6图 5可得,随着周期不对称度Δm增大,无论H是右手材料还是左手材料,光子晶体(HL)5D(LH)m窄带滤波功能将慢慢弱化,但其保持宽带滤波功能,而且宽带滤波的频率范围随着Δm增大而变窄,同时H在左手材料情况下实现的滤波性能比右手材料情况下的好。即不对称度Δm对光子晶体(HL)5D(LH)m宽、窄带双重或单重滤波功能具有灵敏的调制作用。

    • 通过对光子晶体(HL)mDl(LH)m的光传输特性进行数值计算、模拟,得出研究结论:无论H是右手材料还是左手材料,光子晶体结构模型(HL)mDl(LH)m均可实现窄带、宽带双重光学滤波功能,但在相同调制机制情况下,两者的滤波性能不一样。

      (1) 当H为左手材料时,周期数m可调制窄带和宽带通道的滤波品质,而当H为右手材料时,周期数m仅对窄带通道的滤波品质具有调制作用。

      (2) 当H为左手材料时,周期数l不仅可调制宽带通道的滤波品质,而且还可以调制窄带滤波通道的通道数目,而当H为右手材料时,周期数m仅对宽、窄带通道的滤波特性调制作用不明显。

      (3) 无论H为左手材料或右手材料,周期数不对称度Δm均对窄带滤波通道的透射率具有调制作用,而且两者的调制机制效果相同。而Δm对于宽带滤波通道性能的调制效果,则是左手材料优于右手材料。

      可见,对于实现双重光学滤波功能的光子晶体(HL)mDl(LH)m模型,当H为左手材料时,可获得最好的滤波特性,而且这些特性对研究和设计多重、多通道的光学滤波器件具有指导意义。
