Realization of single polarization output and high light extraction efficiency of GaN based blue LED
-
摘要: 为了提高倒装发光二极管（LED）光提取效率的同时实现单偏振光输出，建立了正装、倒装和集成金属亚波长光栅倒装LED 3种模型，采用RSOFT软件进行仿真对比及器件优化，并进行了理论分析和模拟验证。结果表明，倒装LED虽然可以提高光提取效率但对P-GaN层厚非常敏感，无法单偏振光输出；集成了金属亚波长光栅的倒装LED可以不受P-GaN层厚影响，实现单偏振光输出，但要输出稳定偏振光，受光栅参量和介质过渡层厚度影响非常显著；优化后的结构可以实现57.63%的光提取效率，偏振消光比达到25.8dB。该研究对制造高性能蓝光LED具有一定的指导作用。Abstract: In order to improve light extraction efficiency of a flip-chip light-emitting diode (LED) and realize single polarization light output, three models of normal, flip-chip and integrated metal sub-wavelength grating flip-chip LED were established.RSOFT software was used to simulate and optimize the device, and theoretical analysis and simulation verification were carried out.The results show that, flip-chip LED can improve the light extraction efficiency, but it is very sensitive to the thickness of P-GaN layer and can not output single polarized light.Flip-chip LED integrated with metal sub-wavelength grating can achieve single polarized light output without the influence of P-GaN layer thickness; this kind of LED can output stable polarized light, but it is heavily affected by grating parameters and thickness of transition layer.The thickness of transition layer and parameters are very significant.By optimizing the structure, the extraction efficiency can reach 57.63% and the polarization extinction ratio can reach 25.8dB.The research has some guidance for manufacturing blue ray LED with high performance.
-
引言
近十几年来, 回音壁模式(whispering gallery mode, WGM)光学微腔凭借着高Q值、模式体积小、制作方便等特点引起人们青睐。回音壁模式微腔是指一般尺寸为微米量级的圆对称波导结构, 光在微腔内部以全反射的形式传播, 使得光被约束在微腔内部绕着赤道运行, 当光程为波长的整数倍即满足相位匹配条件时, 会产生等间距分立的共振模, 这种电磁场模式也就是回音壁模式。回音壁模式微腔在非线性光学、光力学、腔量子电动力学、高灵敏折射率传感等方面有广泛应用前景。迄今为止人们设计制作了多种结构回音壁模式微腔, 包括微球型、微环型、微盘型、微环芯型、微管型等。最近几年人们提出一种新型微腔, 即微泡型微腔[1-3], 该微腔是种混合型微腔, 具有不同的介电层, 倏逝光场会耦合进核芯中的液体, 而大部分能量仍留在壁中, 因此, 该结构仍保持着高Q值同时又具有很高的传感灵敏度。
微泡型微腔可由CO2激光对内部加气压的石英毛细管进行局部加热熔融而制成[4-6]。通过调节加热区域和加热功率以及内部气压, 可制成一个特定大小和壁厚的微球或有一定曲率的微瓶形状结构, 该结构可具有单柄或双柄[7], 然后利用注射泵往微泡内注入液体, 液体内物质分子与倏逝波发生耦合而影响内壁内回音壁模式特性, 从而通过对微腔谐振波长变化的检测可以间接实现对微腔内待测物的检测。微泡的几何尺寸对其模式特征影响非常大, 曾有不少学者[8-10]对球形和椭球形微泡结构进行了仿真模拟, 共同特点是利用有限元方法模拟分析了微泡膨胀半径和壁厚对其Q值、有效折射率等参量以及温度、压力和折射率传感性能等影响, 而较少涉及到有关微泡曲率的影响, 但实际制作过程中可能无法避免形成壁内外不同曲率的微瓶状微泡, 为此需要了解内外表面曲率对微泡模式性能影响, 基于此, 本文中使用有限元方法分析研究了不同曲率对微瓶状空芯和液芯微气泡回音壁模式特征及其传感特性的影响, 以便达到最佳微泡结构设计目的。
1. 物理模型
典型微瓶状微泡结构示意图如图 1a所示, 由一段中间略鼓起的毛细管构成。图 1b和图 1c是它的截面图。
![图 1 Schematic of microbottle]()
图 1 Schematic of microbottlea-3-D geometry of microbottle b-cross section of microbottle c-longitudinal section of microbottle过z轴的截面轮廓满足[6, 9, 11]:R2(z)=R20[1-(Δkz)2/2], 可简化成类似一条抛物线, 其中R2(z)为微瓶的外径, R20(z)为在z=0处的外径, Δk是微瓶的曲率, Δk越大则曲率越大。为了区分壁内外微瓶的表面曲率, 定义Δk1为外壁抛物线的曲率, Δk2为内壁抛物线的曲率, 当Δk1一定值时, 通过改变Δk2, 可以实现不同曲率情况下的微瓶模型。
2. 数值仿真及分析
选用λ=1.55μm通讯工作波长, 首先通过有限元数值计算方法求解弱项亥姆霍兹方程[8, 12-13]:
\int {{\rm{d}}V[(\nabla \times {{\tilde {\mathit{\boldsymbol{H}}}}^*}){\varepsilon ^{ - 1}}(\nabla \times {\mathit{\boldsymbol{H}}}) - \alpha (\nabla \cdot {{\tilde {\mathit{\boldsymbol{H}}}}^*}) \cdot (\nabla \cdot {\mathit{\boldsymbol{H}}}) + {c^{ - 2}}\tilde {\mathit{\boldsymbol{H}}} \cdot \frac{{{\partial ^2}{\mathit{\boldsymbol{H}}}}}{{\partial {t^2}}}]} = 0 (1) 式中, H代表磁场, {{{\tilde {\mathit{\boldsymbol{H}}}}^*}}为磁场H的复共轭, V为体积, c为光速, ε是有效介电常数, α为弱项因子, 以此来确定模场分布。在球坐标(r, θ, φ)中, 回音壁模式绕赤道面顺时针或逆时针方向传播, 模场相位分量由exp(imφ)决定, 其中m表示模式径向阶数。而模式有效折射率谐振由相位匹配条件Neff=mλ/(2πR)决定。微瓶的结构有多种模式, 图 2是通过模拟仿真计算出的基模、二阶径向模式和二阶切向传输模式的光场分布图。这里将径向模式和切向模式分别由(q=1, 2, 3, …)和(l=1, 2, 3, …)表示, 其中基模和二阶模较为常用, 是由于基模和二阶模更利于锥形光纤耦合[8], 并且微泡壁厚对模式特性影响较大, 壁厚太薄时(如小于一个工作波长)高阶模不一定产生。由下图可知, 基模和二阶径向模的能量分布主要集中在赤道面处而二阶切向模式能量分布偏离赤道面, 因此, 当赤道面处内壁厚度不变而微泡曲率发生改变时曲率对切向高阶模式影响很大。
![Figure 2. Mode field distribution of microbottle for different modes with R=25μm, t=1.4μm, Δk12=0.0035, Δk22=0.006]()
Figure 2. Mode field distribution of microbottle for different modes with R=25μm, t=1.4μm, Δk12=0.0035, Δk22=0.006a-the first order mode b-the second order mode c-the second tangential mode回音壁模式的主要损耗包括辐射损耗(倏逝波损耗)、材料吸收损耗和表面粗糙损耗。采用熔融方法能有效降低表面粗糙损耗, 为了模拟实际情况, 把材料吸收作为一个附加的虚部εi=-3.56×10-10引入材料介电常数。并在模拟的时候引入一个完全匹配层(perfectly matched layers, PML), 作为各向异性吸收器, 能实现在有限计算空间内模拟辐射到无穷远倏逝波。品质因子Q的计算公式为:
Q = \frac{{{\rm{Re}}({f_{\rm{r}}})}}{{2{\rm{Im}}({f_{\rm{r}}})}} (2) 式中, fr是本征(复数)频率。实部表示谐振频率, 虚部表示本征损失。Q值越大说明微腔储存光子能量能力越强, 反之则越弱, 是衡量微腔性能优劣的一个重要参量。先以空气为核芯介质研究微瓶回音壁模式特征。由参考文献[10]可知, 当微泡的壁厚为1μm时更有利于传感, 能保持较高分辨率和灵敏度, 且不易破裂, 易于制作。为此这里选用赤道面处壁厚为1μm, 外壁曲率平方Δk12=0.0035时, 内壁曲率的平方Δk22=0.005时微瓶。在不同切向模式下, 品质因子Q随膨胀半径R变化趋势如图 3所示。膨胀半径R＜19μm时, 3种切向模式Q值均随膨胀半径R增大而增大, 这是由于此时微瓶尺寸较小, 辐射损耗占主导, 材料损耗相对比较小可以忽略。当膨胀半径R>19μm时, 3种切向模式下微瓶Q值均趋于饱和, 此时膨胀半径较大, 辐射损耗较小, 模式的Q值主要由材料损耗决定。切向高阶模(如二阶模和三阶模)Q值始终高于一阶模, 且先达到饱和, 这是由于高阶模式下模场中心不全部在赤道面处, 受壁厚影响, 一般情况下壁厚越大Q值也越高[8]。
图 4是在膨胀半径R=12μm时, 切向不同模式下Q值随着曲率变化情况。图 4a中, 赤道面处壁厚为1μm, 固定外壁的曲率平方Δk12=0.0035, 可以看出, 相同半径时Q值并不总是随曲率的增大而增大。当膨胀半径R较小时, 如R=12μm, 切向二阶模存在一个Q值极大的点, 此时内壁的曲率平方Δk22=0.008, 之后Q值随Δk22的变大而降低; 切向三阶模在R=12μm时同样具有类似的规律, Δk22＜0.007时Q值单调递增, 之后Q值随Δk22变大而降低。对比3种模式可以看出, 当曲率改变时, 切向高阶模Q值变化大于一阶模。这是由于内壁曲率变大时, 切向高阶模(处于赤道面以外)所在壁厚变厚, 从而模式Q值变大, 而Q值受辐射损耗和材料损耗共同影响, 高阶模处于非赤道面处势必导致模式所在半径发生变化, 从而辐射损耗和材料损耗存在一个折中产生模式最佳曲率, 有一个极大值。而一阶模处于赤道面处, 所在壁厚始终保持不变, 故受曲率的影响较小。图 4b中, 赤道面处壁厚为1μm, 固定外壁的曲率平方Δk12=0.007, 显然与图 4a有相同的趋势, 其中星号点代表RΔk=1即微瓶成为微气泡[9], 一阶模Q值高达5.5×106。
液芯微泡的研究更有意义[14], 下面讨论液芯下微瓶状微泡回音壁模式特征。由参考文献[8]~参考文献[10]可知, 曲率Δk的不同对其模场分布及谐振波长偏移有很大的影响; 且液芯时, 微瓶的壁厚对其模式影响很大, 当微瓶壁非常厚时, 模式大部分电磁场在壁中传播; 随着壁厚减小, 更多电磁场耦合进核芯中。这里对不同曲率不同壁厚液芯微瓶进行数值模拟, 核芯的介电常数被液体取代(例如水的介电常数εreal=1.332=1.7698)。由以下公式可计算出模式在核芯中电磁场所占的比例:
\eta = \frac{{\int_{{\rm{core}}} {w({\mathit{\boldsymbol{r}}}){{\rm{d}}^3}{\mathit{\boldsymbol{r}}}} }}{{\int_{{\rm{all}}} {w({\mathit{\boldsymbol{r}}}){{\rm{d}}^3}{\mathit{\boldsymbol{r}}}} }} (3) w({\mathit{\boldsymbol{r}}}) = \frac{1}{2}\left\{ {\frac{{d[w({\mathit{\boldsymbol{r}}})\varepsilon ({\mathit{\boldsymbol{r}}}){\rm{d}}{\mathit{\boldsymbol{r}}}]}}{{{\rm{d}}w({\mathit{\boldsymbol{r}}})|{\mathit{\boldsymbol{E}}}({\mathit{\boldsymbol{r}}}){|^2}}} + {\mu _0}|{\mathit{\boldsymbol{H}}}({\mathit{\boldsymbol{r}}}){|^2}} \right\} (4) 式中, w(r)是能量密度, H(r), E(r), ε(r)和μ0分别是磁场强度、电场强度、介质介电常数和真空磁导率[15]。
图 5描述了在膨胀半径R=25μm, Δk12=0.0035, Δk22分别为0.004和0.005时, TM基模和切向二阶模下微瓶核芯光场所占百分比随赤道面处壁厚变化规律。可以看出, 核芯能量百分比随赤道面处壁厚增大而减小, 壁越厚则越多能量处于壁中。内壁表面曲率Δk2越小, 核芯百分比所占能量越大。对比两种模式, 显然在壁厚小于一个工作波长时, Δk2发生改变时, 切向二阶模所受影响大于一阶模。
3. 微瓶传感特性
回音壁模式微腔应用于传感领域, 主要由于微腔内部或者自身与外界相互作用引起诸如频率或者光谱改变[16-18]。特别对于液芯传感[1, 19-20], 当外界环境(核芯物质浓度、温度、压力)发生变化时, 微腔内部谐振波长会产生一个较小漂移, 通过扫描可精确测量出该谱线漂移量。表面曲率不同对微瓶传感特性影响很大[4, 9, 21], 将折射率灵敏度定义为回音壁模式的频移比:
S = \partial \lambda ({n_{\rm{c}}})/\partial {n_{\rm{c}}} (5) 式中, nc表示核芯物质有效折射率, λ(nc)表示微腔内部谐振波长。通过引入对微瓶状微泡内核芯物质折射率一个微小改变量(如0.001)进行模拟, 计算出模式谐振波长偏移量。选用外壁表面曲率平方Δk12=0.0035, 赤道面处壁厚为1μm, 不同膨胀半径、内壁表面曲率进行模拟计算, 得到不同切向模式谐振波长移动变化曲线, 如图 6和图 7所示。
图 6中描绘了在内表面曲率平方Δk22分别为0.004, 0.005, 0.006、一阶模和二阶切向模式下液芯微瓶核芯折射率发生0.001改变量时谐振波长移动量。可以看出, 各阶模式下波长变化量均随膨胀半径增大而增大, 且内壁表面曲率越小, 各模式下谐振波长变化量越大, 越有利于传感。对比两种模式, 相同曲率时, 随膨胀半径变化切向二阶模波长变化量小于一阶模, 且曲率越大时效果越明显。选用更多内壁曲率数据进行模拟, 如图 7所示。各阶模在内壁表面曲率越大时谐振波长偏移量越小, 且切向二阶模波长偏移量减少得更快, 表明曲率对切向高阶模的影响更为明显, 即曲率越小越有利于二阶切向模式折射率传感应用。
4. 结论
基于有限元数值模拟方法对不同表面曲率微瓶状微泡回音壁模式光学特性进行了研究。探讨了微瓶在不同表面曲率、膨胀半径时模式特征, 并讨论了不同表面曲率下不同模式核芯能量百分比, 最后对其折射率传感特性进行了分析。通过调节表面曲率可获得高Q值、高灵敏度的折射率传感器。虽然只讨论了小尺寸微泡和一种工作波长(1.55μm)情况, 但对大尺寸和其它波长同样存在相似结论。该传感器除了折射率传感外, 还可以用于其它物理参量如压强和温度等传感领域[22-23]。
-
![]()

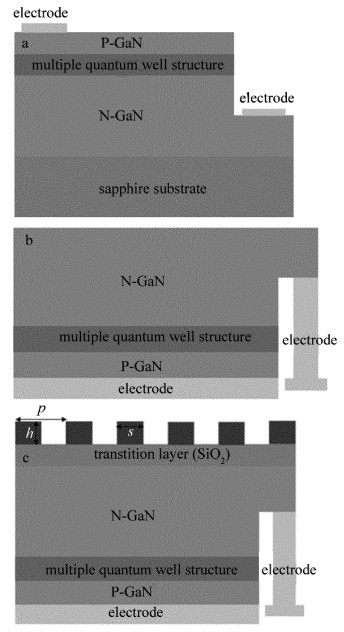

Figure 1. The structure
a—normal LED b—flip-chip LED c—integrate grating flip-chip LED
![]()
Figure 2. The influence of P-GaN thickness on light extraction ratio of normal and flip-chip LED
![]()

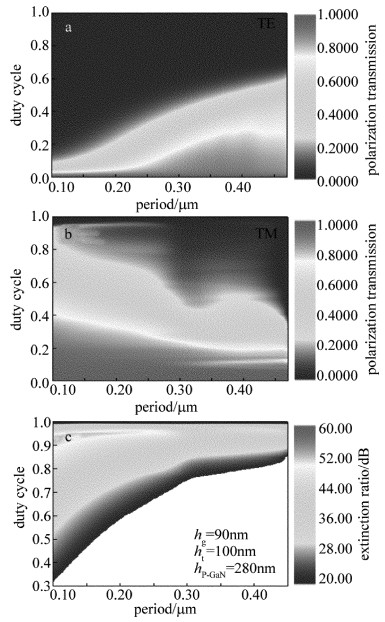

Figure 3. a—TE polarization transmission b—TM polarization transmission c—extinction ratio of TM polarization
![]()

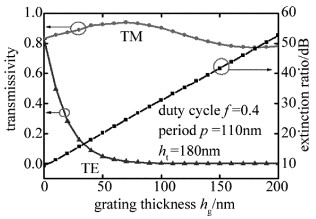

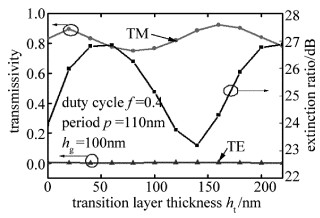

Figure 5. The influence of dielectric transition layer thickness on transmissivity and extinction ratio
-
[1] SEOK M S, YOO S J, CHOE J H, et al. Light extraction efficiency enhancement using surface-structured light-emitting diodes with a subwavelength coating[J]. Journal of the Korean Physical Society, 2016, 68(3):462-466. DOI: 10.3938/jkps.68.462
[2] LIN Q, LIU Q N. Divergence characteristics of light spot of a circular LED array[J] Laser Technology, 2015, 39(6):858-862(in Chin-ese). http://www.jgjs.net.cn/EN/Y2015/V39/I6/858
[3] FENG Q, LIANG Q, WANG Y, et al. The design and optimization of lens array for LED backlight in LCD imaging engine of helmet-mounted display[J]. Journal of the Society for Information Display, 2017, 25(5):312-319. DOI: 10.1002/jsid.v25.5
[4] NGUYEN M H, NGUYEN H B, NGUYEN T H, et al. SU-8 lenses:simple methods of fabrication and application in optical interconnection between fiber/LED and microstructures[J]. Journal of Electronic Materials, 2016, 45(5):2529-2535. DOI: 10.1007/s11664-016-4408-6
[5] KOVALEV V I, RUKOVISHNIKOV A I, ROSSUKANYI N M, et al. LED magneto-optical ellipsometer with the switching of orthogonal polarization states[J]. Instruments & Experimental Techniques, 2016, 59(5):707-711. http://cn.bing.com/academic/profile?id=9d133f5ddb19d4cec69d5e267acf5ad9&encoded=0&v=paper_preview&mkt=zh-cn
[6] WANG F, RAO J H, XIANG X H. Research of performance of circular array light source in underwater wireless LED optical communication[J]. Laser Technology, 2014, 38(4):527-532(in Chinese). http://www.jgjs.net.cn/EN/Y2014/V38/I4/527
[7] GHOSH R, HALDAR A, GHOSH K K, et al. Further enhancement of light extraction efficiency from light emitting diode using triangular surface grating and thin interface layer[J]. Applied Optics, 2015, 54(4):919-926. DOI: 10.1364/AO.54.000919
[8] BABIKER S G, SID A M O, YONG S, et al. Polarized gan-based light-emitting diode with a silver sub wavelength grating and dielectric layer[J]. Middle East Journal of Scientific Research, 2014, 22(2):193-198. http://cn.bing.com/academic/profile?id=072b8ad0a5c6ba892f9be6decc828566&encoded=0&v=paper_preview&mkt=zh-cn
[9] HU X L, ZHANG J, WANG H, et al. High-luminous efficacy white light-emitting diodes with thin-film flip-chip technology and surface roughening scheme[J]. Journal of Physics, 2016, D49(44):616-623. http://cn.bing.com/academic/profile?id=c76eb66c3c3e486df7e4fdc4e2396716&encoded=0&v=paper_preview&mkt=zh-cn
[10] WIERER J J, STEIGERWALD D A, KRAMES M R, et al. High-power AlGaInN flip-chip light-emitting diodes[J]. Applied Physics Letters, 2001, 78(22):3379-3381. DOI: 10.1063/1.1374499
[11] CHENG B S, CHIU C H, HUANG K J, et al. Enhanced light extraction of InGaN-based green LEDs by nano-imprinted 2-D photonic crystal pattern[J]. Semiconductor Science & Technology, 2008, 23(5):1-5. https://www.researchgate.net/publication/231145977_Enhance_light_extraction_of_InGaN-based_green_LEDs_by_nano-imprinted_2D_photonic_crystal_pattern
[12] HONG E J, BYEON K J, PARK H, et al. Fabrication of moth-eye structure on p-GaN layer of GaN-based LEDs for improvement of light extraction[J]. Materials Science & Engineering, 2009, B163(3):170-173. http://cn.bing.com/academic/profile?id=b5f44b49e0f24d4c97fafbaea1ec228d&encoded=0&v=paper_preview&mkt=zh-cn
[13] ZHANG G, WWANG C, CAO B, et al. Polarized GaN-based LED with an integrated multi-layer subwavelength structure[J]. Optics Express, 2010, 18(7):7019-7030. DOI: 10.1364/OE.18.007019
[14] KHOMITSKY D V. Model of circular polarization dependence on Mn delta-layer position in LED heterostructures with InGaAs/GaAs quantum well[J]. Physics, 2009, E3552:3-13. http://cn.bing.com/academic/profile?id=8e52ba5e436fdf552039458f5339e934&encoded=0&v=paper_preview&mkt=zh-cn
[15] WANG M, HU J, WANG C. High linearly polarized light emission from GaN-based LED with patterned dielectric/metal structures[J].Proceedings of the SPIE, 2015, 9524:952414. DOI: 10.1117/12.2189257
[16] ZHANG L, TENG J, CHUA S J, et al. Design and fabrication of subwavelength nanogratings based light-emitting diodes[J]. Applied Physics, 2011, A103(3):827-830. http://cn.bing.com/academic/profile?id=362f69436ffb6f3f9bcaa5578acc7eb0&encoded=0&v=paper_preview&mkt=zh-cn
[17] LIU H. Study on enhancing the light extraction efficiency of GaN based light-emitting diodes by photonics crystal and one-dimensional grating structure[D]. Wuhan: Huazhong University of Science and Technology, 2014: 57-104(in Chinese).
[18] LI W, YUE Q Y, KONG F M, et al. Influence of surface Zn nano-structures on light emitting efficiency of GaN-based LED[J]. Acta Photonica Sinica, 2013, 42(4):409-416(in Chinese). DOI: 10.3788/gzxb
[19] XING H, CAO B, ZHANG G J, et al. Polarization properties of a nano-particle array grating on GaN-based LED[J]. Advanced Materials Research, 2013, 750/752:995-998. DOI: 10.4028/www.scientific.net/AMR.750-752
-
