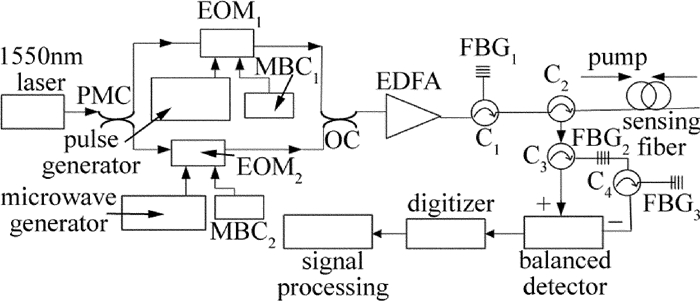

搭建瑞利BOTDA实验系统如图 1所示。采用中心波长为1550.12nm、输出功率为12.55dBm的分布反馈式半导体激光器，由50/50的保偏耦合器(polarization maintaining coupler, PMC)分为两路。上支路光信号经40dB高消光比的电光调制器1(electro-optical modulator, EOM)EOM1调制，EOM1射频口接脉冲信号源，偏置口接偏压控制器1(maintain bias controller, MBC)MBC1锁定在谷点，产生重复频率38kHz、脉宽100ns的基频脉冲光。下支路光经photline马赫-曾德尔电光调制器EOM2调制，EOM2射频口接微波信号源，控制其调制频率，偏置口接偏压控制器(MBC2)锁定在谷点产生抑制载波的1阶双边带连续光，1阶上边带波长为1550.0411nm，下边带波长为1550.2149nm。脉冲光与连续光经过光耦合器(optic-coupler, OC)合成后，经掺铒光纤放大器(erbium doped fiber amplifier, EDFA)放大、光栅1(fiber Bragg grating, FBG)FBG1滤除自发辐射(amplified spontaneous emission, ASE)噪声后通过光环形器C2进入传感光纤。光栅FBG1的3dB带宽范围为1550.026nm~1550.276nm，包含1阶双边带和0阶基带，用于滤除放大后的ASE噪声；光栅FBG2的3dB带宽范围为1549.724nm~1550.096nm，只包含1阶上边带，用于滤除基带和下边带；光栅FBG3的3dB带宽范围为1550.180nm~1550.544nm，包含1阶下边带，用于滤除基带和上边带。
Figure 1. Architecture of Rayleigh BOTDA system
探测信号为脉冲基底1阶双边带的后向瑞利散射光，包括斯托克斯光(1阶下边带)和反斯托克斯光(1阶上边带)，与相向传输的脉冲基带信号发生受激布里渊散射作用后，返回入射端携带受激布里渊散射信息的探测光，经环形器C2入射到环形器C3，通过FBG2反射出反斯托克斯边带，经由环形器C3进入平衡检测器的负极；FBG2透射的其它光成分通过环形器C4，经过FBG3反射出斯托克斯边带进入平衡检测器的正极。平衡检测器输出差分信号由数据采集卡采集，在计算机上进行信号处理。
-
瑞利BOTDA系统检测光纤布里渊频移时，通过扫描微波频率，得到一系列不同扫频信号下的1维信号，见下式:
$ \left\{ \begin{matrix} {{S}_{1}}=f({{\nu }_{1}}, {{z}_{i}}) \\ {{S}_{2}}=f({{\nu }_{2}}, {{z}_{i}}) \\ \vdots \\ {{S}_{m}}=f({{\nu }_{m}}, {{z}_{i}}) \\ \end{matrix} \right., \left( i=1, 2, \ldots , n \right)~ $
(6) 式中，ν1, ν2, …, νm为扫描频率; z1, z2, …, zn为光纤位置; S1, S2, …, Sm为扫描频率ν1, ν2, …, νm下得到的m组1维信号。将m组1维信号按列存储，得到m列n行的2维矩阵M，见下式：
$ \mathit{\boldsymbol{M=}}\left[ \begin{matrix} f\left( {{\nu }_{1}}, {{z}_{0}} \right)&f\left( {{\nu }_{2}}, {{z}_{0}} \right)&\cdots &f\left( {{\nu }_{m}}, {{z}_{0}} \right) \\ f\left( {{\nu }_{1}}, {{z}_{1}} \right)&\text{ }f\left( {{\nu }_{2}}, {{z}_{1}} \right)&\cdots &f\left( {{\nu }_{m}}, {{z}_{1}} \right) \\ {}&\vdots &{}&{} \\ \text{ }f\left( {{\nu }_{1}}, {{z}_{n}} \right)&f\left( {{\nu }_{2}}, {{z}_{n}} \right)&\cdots &f({{\nu }_{m}}, {{z}_{n}}) \\ \end{matrix} \right] $
(7) 设扫描频率步进为Δf，脉冲宽度和采样频率共同确定的光纤位置间隔为Δz，矩阵的行坐标i表示第i个光纤位置，列坐标j表示第j个扫描频率，则:
$ \left\{ {\begin{array}{*{20}{c}} {i = \frac{z}{{\Delta z}}\;\;\;\;\;\;}\\ {j = \frac{{{v_j} - {v_1}}}{{\Delta f}}} \end{array}} \right. $
(8) 在坐标为(i, j)位置处的元素值为在扫描频率νj下光纤z处的布里渊时域信号功率值P，即M((νj-ν1)/Δf, z/Δz)=P。2维矩阵的列向量代表布里渊功率值随光纤长度的分布，即实际测量信号，包含空间信息，行向量代表布里渊功率值随扫描频率的分布，即布里渊增益谱信号，包含时间信息。布里渊功率值与光纤长度和扫描频率间均存在非线性关系，即2维矩阵的行向量和列向量间均存在相关性。因此采用2维小波变换，可以同时去除行列向量的相关性，达到良好的降噪效果。

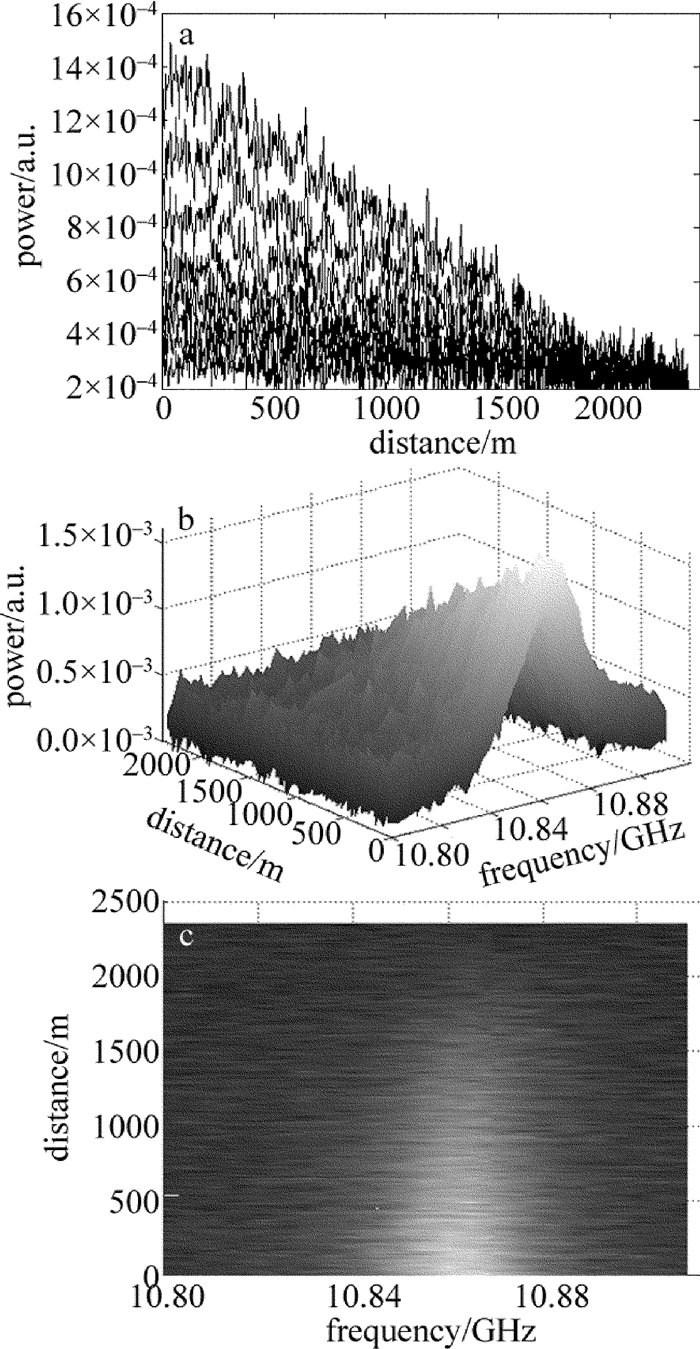

在10.81GHz~10.92GHz范围内扫描微波频率，获得不同扫频下的测量曲线如图 2a所示；结合布里渊功率与光纤长度、扫描频率的关系得到3维布里渊增益谱如图 2b所示; 3维图的俯视图即为结合了测量信号空间信息和时间信息的2维矩阵，如图 2c所示。
Figure 2. a—measure signals at different scan frequencies b—3-D graph of measurement signals c—top view of 3-D figure
-
对上述预处理后的2维信号降噪步骤如下：(1)采用提升格式的双正交小波bior2.2对2维图像信号进行小波分解，得到近似系数和细节系数; (2)保留近似系数，对细节系数软阈值量化，得到新的阈值系数；(3)对阈值处理后的细节系数和最高分解层的近似系数利用提升算法重构，得到降噪后的信号。
-

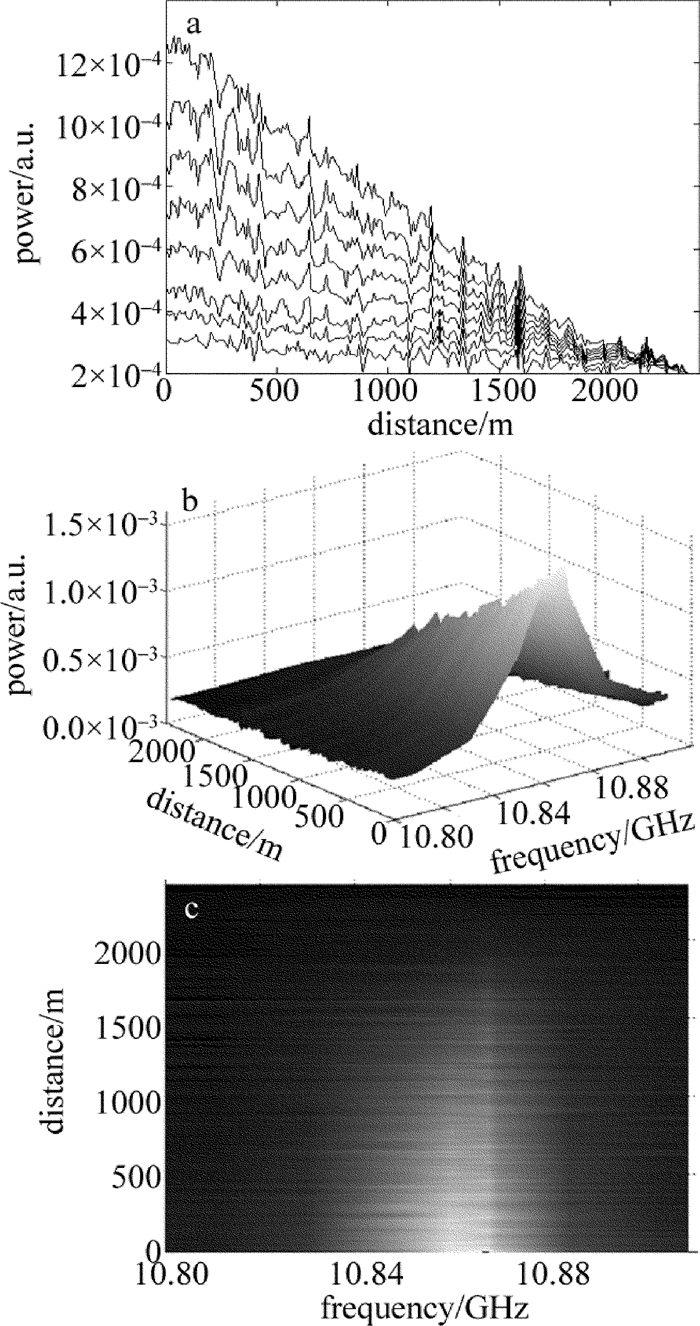

采用2维提升小波阈值降噪后结果如图 3所示。
Figure 3. a—denoised signals at different scan frequencies b—3-D graph of denoised signals c—top view of 3-D figure
由图 3可以看出，降噪后测量曲线波动减小，图像更加光滑。

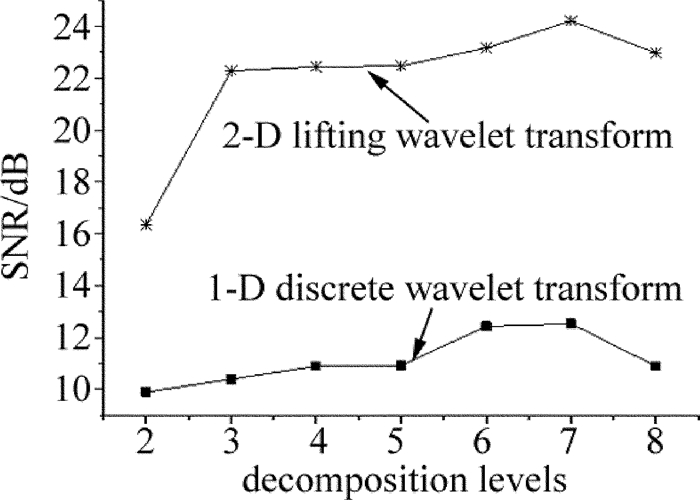

通过信噪比(signal-to-noise ratio, SNR)和算法运算量指标将传统1维小波和2维提升小波降噪进行对比。分别在分解层数为2~8时计算传统1维小波和2维提升小波降噪信号的信噪比，如图 4所示。
Figure 4. Noise reduction effect under different decomposition layers
由图 4可知，在分解层数为2~7时，随着分解层数增加，信噪比提高，当分解层数为8时，信噪比下降。这是因为分解层数过多时，低频域有用信号的特性被当作高频噪声滤除，实际信号丢失严重。2维提升小波降噪和1维传统小波降噪相比，信噪比提高了10dB左右，降噪效果明显优于1维传统小波。
bior2.2小波低通滤波器长度为5，高通滤波器长度为3。对1维信号基于MALLAT算法一层分解的运算量为18, 基于提升格式分解运算量为6(见(4)式)，2维信号基于提升格式分解运算量为12。因此2维提升分解比传统1维小波分解运算量减少了1/3。
-
小波的提升方案避免了传统小波中基于卷积算法的冗余计算，算法简单、速度快；2维小波变换能利用不同扫描频率下得到的测量信号间的相关性，降噪效果优于1维小波变换。本文中综合考虑降噪效果和计算量，采用2维提升小波变换对瑞利BOTDA系统的测量信号降噪处理，结果表明，和传统降噪方法相比，2维提升小波降噪信号的信噪比提高10dB左右，减少1/3的运算量，适用于瑞利BOTDA系统降噪，该方法也适用于其它的光纤传感系统降噪。
瑞利BOTDA系统的2维提升小波降噪方法
2-D lifting wavelet de-noising method for Rayleigh BOTDA system
-
摘要: 为了解决基于瑞利散射的布里渊光时域分析系统（BOTDA）中传感信号受噪声干扰严重的问题，采用2维提升小波变换算法，将测量信号从1维空间转换到2维空间，进行阈值降噪处理。通过理论分析和实验验证，取得了传统小波与2维提升小波降噪数据。结果表明，2维提升小波变换比传统小波变换信噪比提高约10dB，运算量减少了1/3；2维提升小波充分利用测量信号时间上的相关性，变换结构简单、运算速度快、降噪效果优于传统小波，适用于瑞利BOTDA系统降噪。该结果对光纤传感系统中信号降噪的研究有一定参考价值。
-
关键词:
- 光纤光学 /
- 信噪比 /
- 2维提升小波 /
- 瑞利-布里渊光时域分析系统
Abstract: In order to solve the problem that the sensor signal is seriously disturbed by noise in a Brillouin optical time domain analysis (BOTDA) system based on Rayleigh scattering, the 2-D lifting wavelet transform algorithm was used to convert the measured signal from 1-D space to 2-D space, and the noise was reduced by threshold. Through the theoretical analysis and experimental verification, the traditional wavelet and 2-D lifting wavelet denoised data were obtained. The results show that the signal-to-noise ratio of the 2-D lifting wavelet transform is about 10dB higher than that of the traditional wavelet transform, and the computation amount is reduced by 1/3. The 2-D lifting wavelet makes full use of the time correlation of the measured signal, the transformation structure is simple, the operation speed is quick and the noise reduction effect is superior to the traditional wavelet. It is suitable for noise reduction in a Rayleigh BOTDA system. The results of this paper are of great reference to the research of signal denoising in optical fiber sensing systems. -
Figure 2. a—measure signals at different scan frequencies b—3-D graph of measurement signals c—top view of 3-D figure
Figure 3. a—denoised signals at different scan frequencies b—3-D graph of denoised signals c—top view of 3-D figure
-
