Research of external cavity feedback for spectral beam combining of fiber lasers
-

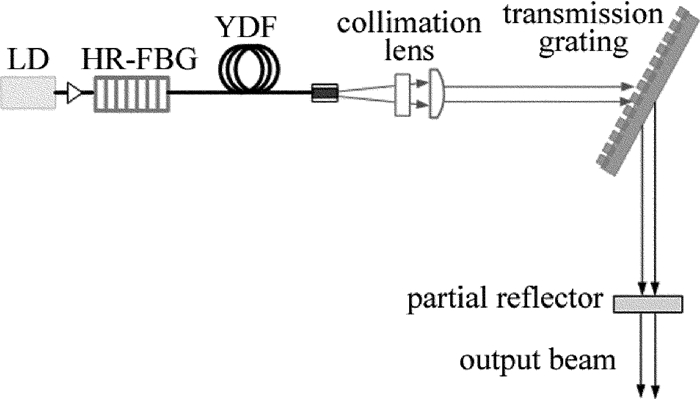

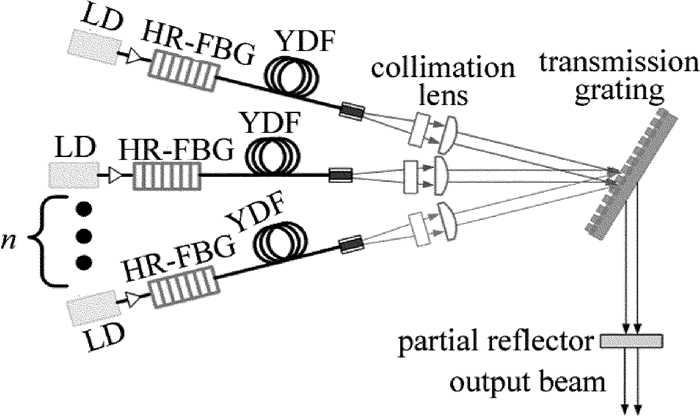

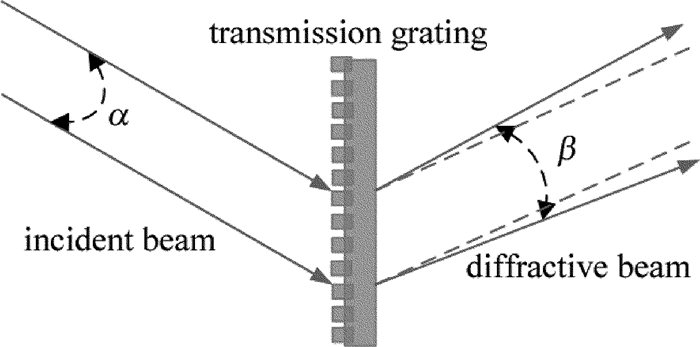

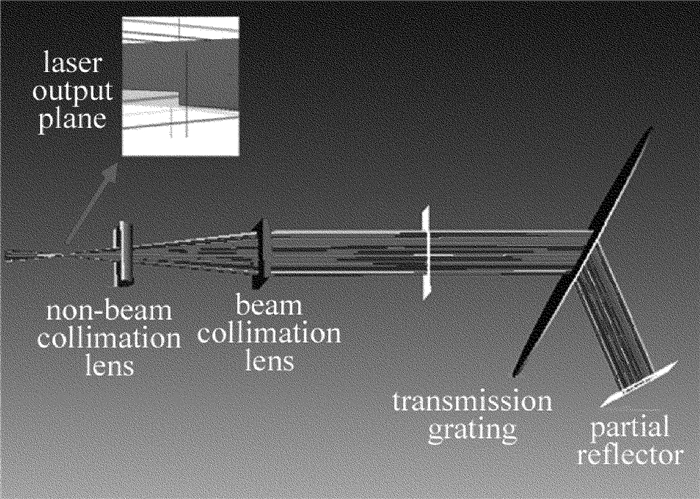

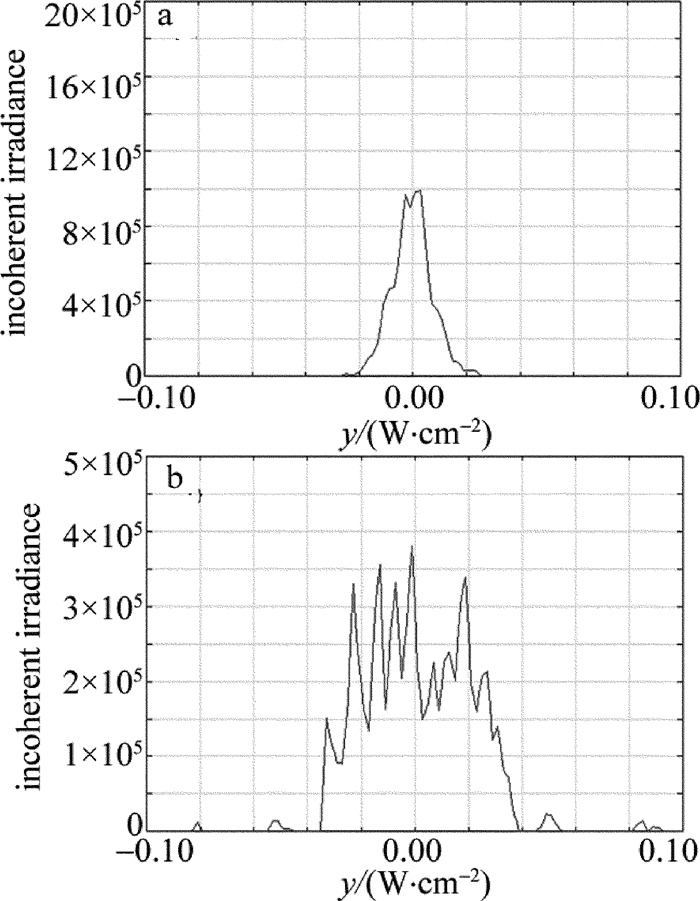

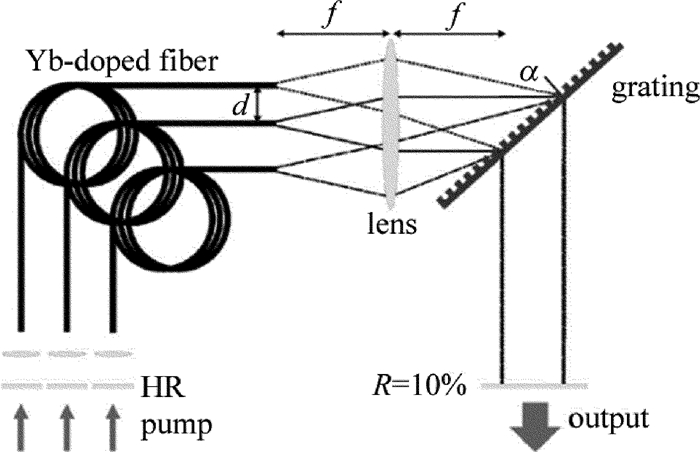

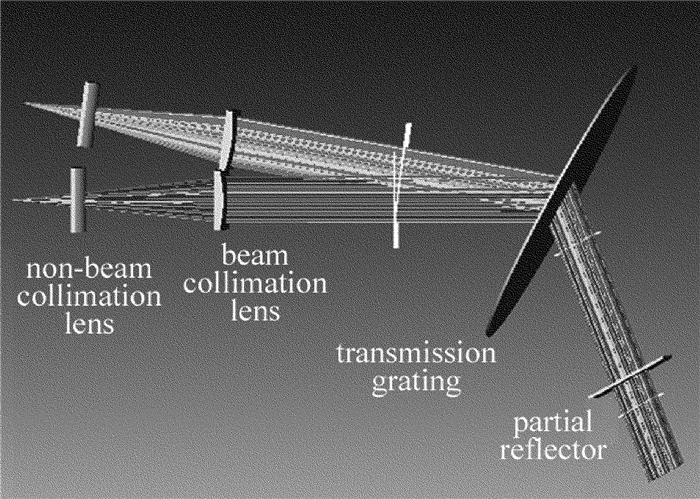

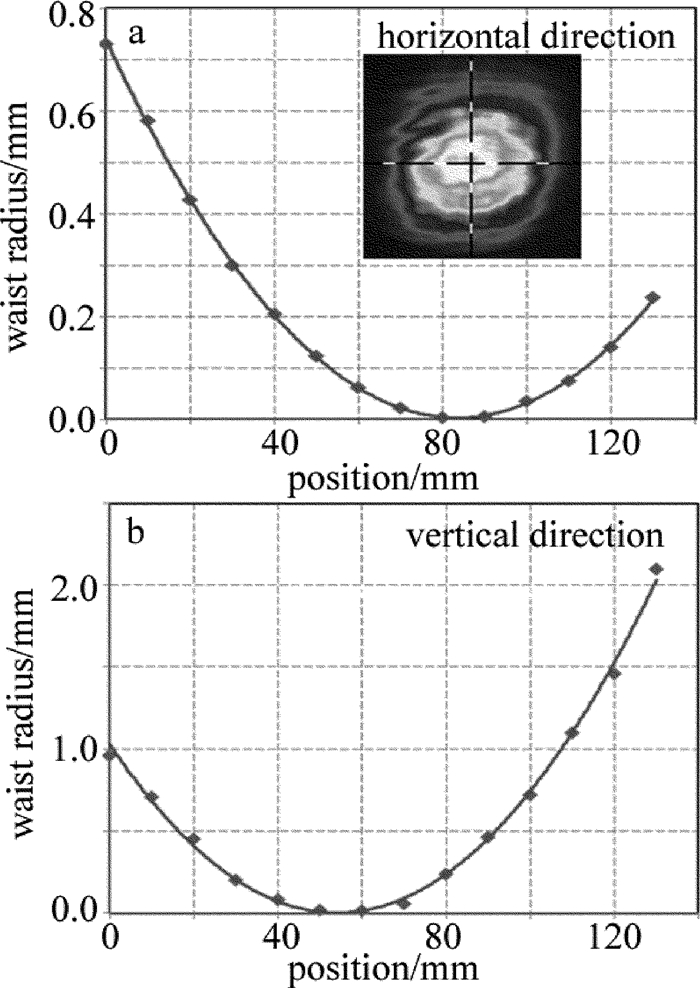

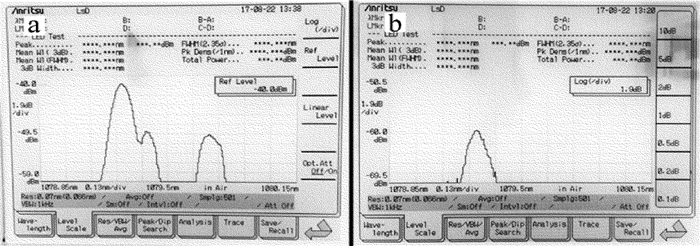

摘要: 为了解决光纤激光器外腔光谱组束中存在像差以及发光单元反馈不足等问题，采用将组束系统中单个传输透镜准直和聚焦功能分离的方法，搭建了光纤激光外腔反馈系统，实现了激光波长的锁定。结果表明，该系统光光转换效率为91.5%，反馈输出线宽为0.16nm，输出功率为29.7W，组束方向M2=1.241，非组束方向M2=1.171，实验结果同理论分析相符。该外腔反馈方案可以应用于光纤激光器光谱组束。Abstract: In order to solve the problems, such as aberration in spectrum beam combining (SBC) of external cavity of fiber lasers and insufficient feedback of light emitting units, separating the collimation and focusing function of a single transmission lens in a beam combining system instead of multiple lenses, an external cavity feedback system for an optical fiber laser was set up. Laser wavelength was locked. Through theoretical analysis and experimental verification, the result shows that, optical-optical efficiency is 91.5%, output line width of feedback is 0.16nm, output power is 29.7W, M2 in beam combining direction is 1.241, and M2 of non beam combining direction is 1.171. Experimental results are in agreement with theoretical analysis. The external cavity feedback scheme can be applied to spectrum beam combining of fiber lasers.
-
Keywords:
- lasers /
- fiber laser /
- external cavity feedback /
- spectral beam combining
-
引言
半导体脉冲激光器体积小、成本低、易于控制和重复操作性强[1-2]，通常几十安培的脉冲电流就可实现数十瓦的激光脉冲峰值功率，所以脉冲激光二极管在激光测距、雷达、激光测速、外形轮廓扫描、汽车安全与智能等领域应用广泛[3-4]，特别是在激光测距中，远距离漫反射式激光测距都会选用大功率的近红外脉冲激光二极管，一般波长在905nm左右，因为905nm近红外激光在大雾天气中衰减相对较小[5]，光能量损失较少，因此为了实现远距离的测距，首先选择905nm InGaAs近红外激光器，再使激光脉冲的峰值功率尽可能大，这样才能在大气环境中传输更远。同时对于高精度的激光测距方案，激光脉冲的宽度和上升沿质量对后续时间间隔的精确测量具有重要意义。
脉冲激光二极管应用中主要考虑驱动电流脉冲的峰值、脉宽、占空比。目前，半导体脉冲激光器的驱动设计都是基于金属氧化物半导体场效应晶体管(metal oxide semiconductor field effect transistor, MOSFET)或雪崩三极管作为开关器件，通过前端触发信号的控制实现储能电容的充放电，形成脉冲电流[6]。由于现场可编程门阵列(field-programmable gate array, FPGA)设计灵活，便于更改和控制，因此选用ALERA公司的CYCLONE Ⅳ(型号为EP4CE6F17C8N)作为触发信号的设计[7]。选取EL7104C作为MOSFET专用驱动模块，由于场效应管的开关时间快、延迟时间短[8]，因此选用IRF640作为开关器件，而储能电容选用耐高压的BBC电容。通过实际电路的制作，发现了影响脉冲电流峰值和脉宽的主要因素，并分析了它们的具体关系，通过光谱与功率-电流(P-I)曲线测试，进一步验证了分析结果的可靠性。
1. 脉冲激光二极管驱动电路设计
脉冲激光器驱动电路系统设计如图 1所示。主要包括FPGA触发信号、场效应管驱动、充放电回路及高压(high voltage, HV)模块。
1.1 FPGA触发信号模块
利用FPGA内部频率为50MHz的晶振作为时钟信号，通过倍频模块锁相环(phase locking loop, PLL)实现脉宽可调，再把倍频模块倍频出来的时钟信号给计数器计数，计数值的设定就是占空比的设定，从而实现脉宽、占空比可调的触发信号。例如倍频到20MHz, 则计数脉冲的周期就是50ns，计数器设置计数值为4000，则计数器输出的脉冲脉宽为50ns，频率为5kHz。原理图设计如图 2所示。通过调试接口(joint test action group, JTAG)下载后，用Saleae Logic 16逻辑分析仪80MHz采样频率采集脉冲波形数据，导出数据格式为Csv，对导出数据绘制曲线如图 3所示。纵坐标为采样数据与标准输出3.3V的高电平作归一化后处理得到的相对高低电平，从横坐标显示的采样时间序列上可知，脉宽约为50ns。
1.2 MOSFET驱动模块
场效应管具有良好的开关特性，其开关速度受到栅极驱动电平的控制，当高电平到来时打开，低电平关断，相对于雪崩晶体管性能更有优势[9]，但是由于场效管存在内部电容，只有栅极输入高电平远高于开启电压且带动能力强，才能实现瞬间快速打开[10-11]，因此选用专用MOSFET驱动芯片。EL7104C最大供电电压为16.5V, 输出电流最大可达1A, 响应速度快，上升沿时间为20ns，足以完全快速打开场效应管，产生大电流[12-13]。设计中采用12V直流供电，FPGA开关信号直接输入，输出电压作为后续场效应管的驱动信号，使得MOSFET快速打开与关断。
1.3 充放电回路模块
选用0V~200V直流可调高压模块对储能电容进行充放电，场效应管选用IRF640，漏极电流原理图如图 4所示。当FPGA触发脉冲经过EL7104C放大后，低电平时场效应管未打开，高压经功率电阻(20W)对电容进行充电，经过反向稳压二极管形成充电通路；当栅极高电平到来时，场效应管瞬间打开，电容上储存的电荷瞬间释放，经过敏感电阻和激光器形成放电回路，敏感电阻上的电压波形转换为电流值就是峰值电流的大小，电压波形脉宽就是实际通过激光器的驱动电流的脉宽[5]。根据总电荷量守恒的原理可知，理论上高压U、电容C、峰值电流I和脉宽Tp之间存在如下关系式：
C×U=I×Tp (1) 以上仅为理论上的关系公式，电路中存在大量寄生电感和电容，实际上参与储能电容充放电的电容量不止电路图中给的电容，有布局布线和场效管以及激光管管脚等带来的寄生电容和电感，所以实验数据中的电容只是一个数据趋势参考，可以进行定性分析。峰值电流主要和高压有关系，而脉宽主要和电容有关系[14]。为此通过改变高压和电容的大小，分别测试峰值电流和脉宽的大小，对驱动电流的特性进行了具体分析。
2. 实验数据与分析
图 5是利用示波器查看电阻Rs上的电压波形，以此监测脉冲电流的峰值电流和脉宽及波形。此时电压波形峰值接近3V, 脉宽约20ns，电阻为0.2Ω，则相应峰值电流大小为15A。
当高压不变、改变电容的值时，分别测量峰值电流和脉宽，由测试数据做出相应的变化曲线，如图 6所示。可以看出, 脉宽随着电容增大而展宽，近似成线性关系；峰值电流开始时随着电容增大而增大，当电容增加到一定容量时，峰值电流几乎不再随着电容的变化而变化，趋于稳定。
当电容不变、改变高压时，分别测量峰值电流和脉宽，由测试数据做出相应的变化曲线，如图 7所示。可以看出, 脉宽随着高压的变化保持稳定不变，峰值电流随着高压的升高而增大，当升高到一定程度时趋于饱和。
为了进一步确定此时脉冲激光二极管是否已产生激光，利用赛凡光电7IGF10光谱仪测试了脉冲激光二极管的光谱，将采集数据导出后绘制光谱曲线，如图 8所示。纵坐标为相对光强，光谱宽度约为6nm，峰值波长为905nm，确实已经产生激光。
![Figure 8. Relationship between relative light intensity and wavelength of 905nm InGaAs pulse laser diode]()
Figure 8. Relationship between relative light intensity and wavelength of 905nm InGaAs pulse laser diode利用上述实验分析可知，驱动电流峰值主要随高压变化，脉宽随变容变化，通过改变高压，即改变峰值电流来测试905nm InGaAs脉冲激光二极管峰值功率。其中峰值功率的计算表达式为：
P=ˉP×TTp (2) 式中, P为激光脉冲峰值功率，¯P为光功率计所测平均功率，T为脉冲周期，Tp为激光脉冲的宽度[15-16]。
当选择频率为5kHz、脉宽为20ns时，测得P-I曲线如图 9所示。由于实验室采用的光功率计型号为TEKTOP200，最大测量平均功率不能超过+3dBm，所以当平均功率超过3dBm时，为了防止光功率计损坏，加入了15dB衰减器，衰减器连接时存在插入损耗和可重复性问题，所以在峰值功率接近20W时，P-I曲线存在一些局部跳跃。
3. 结论
通过对近红外905nm InGaAs脉冲激光器驱动电路的设计与分析，发现了影响脉冲激光器驱动电流的关键因素是储能电容的大小和所加高压。通过改变高压和电容的大小，对驱动电流的峰值大小和脉宽进行了定量实验与分析，发现了驱动电流峰值、脉宽与高压、电容的变化关系。以此为理论依据，设计了电流(最大可达40A)和脉宽(20ns~100ns)可调的驱动电路，并测试了脉冲激光二极管的光谱特性与P-I曲线, 峰值功率最大可达40W，进一步验证了变化关系的准确性。在光电技术和工程领域的应用中，激光脉冲的驱动电流特性是基础和核心，本文中的设计与分析对近红外高功率脉冲激光器的可控驱动设计具有一定实用参考意义，可广泛应用于激光测距、智能汽车、激光雷达、激光扫描等领域的前端基础设计。
-
![]()

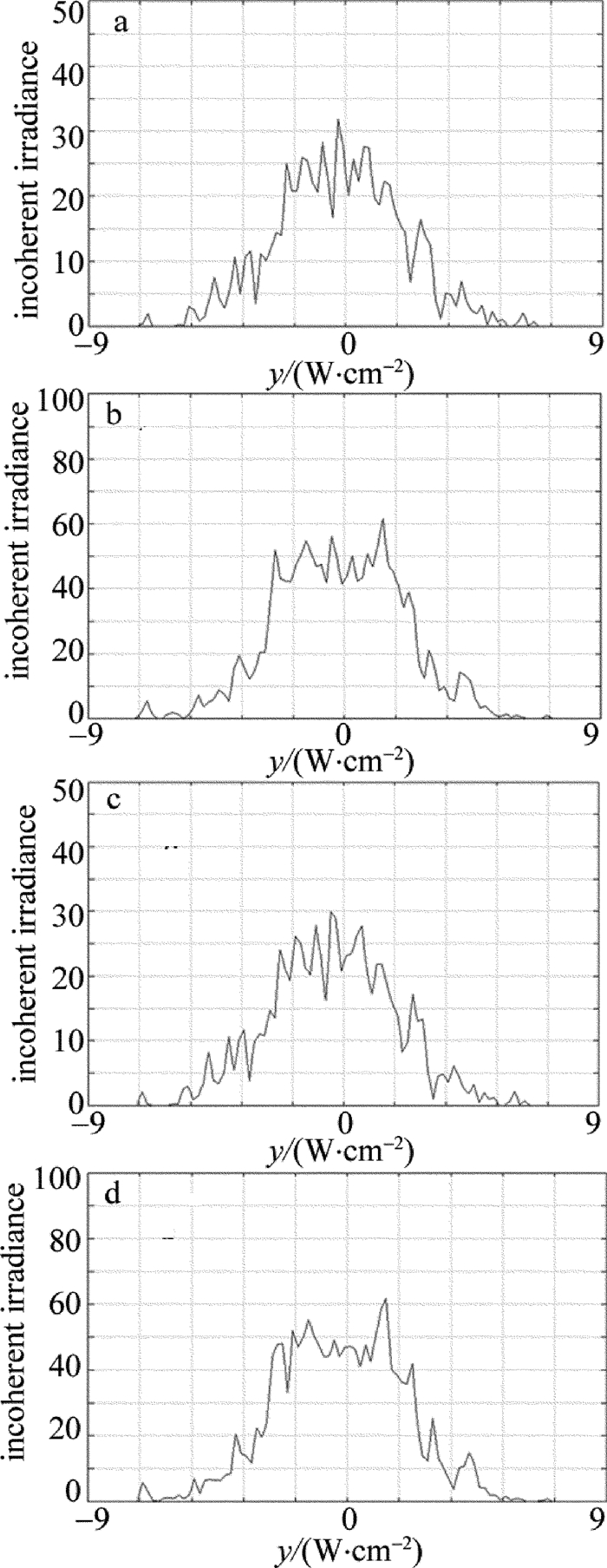

Figure 7. Light field distribution
a-external cavity feedback laser after grating b-SBC after grating c-external cavity feedback laser after partially reflecting flat mirror d-SBC after partially reflecting flat mirror
![]()

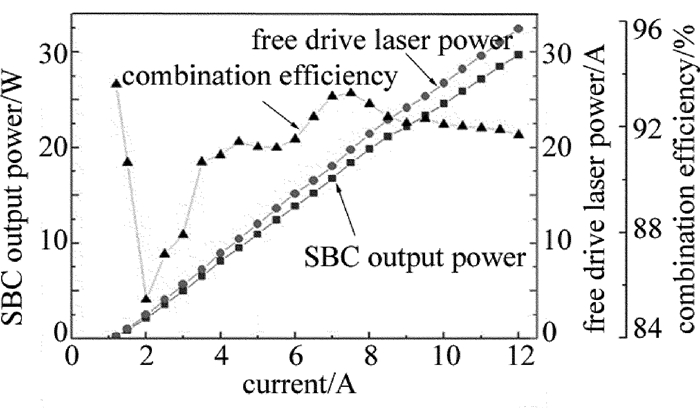

Figure 9. Relationship of SBC output power, free drive laser power, combination efficiency and current
-
